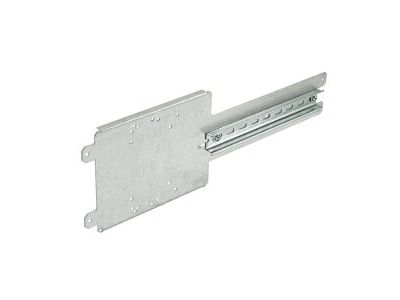

Płyta montażowa 1xEB2/ED2 z szyną TH35 na 36 mod. (950) PM 3.8 E12 M | 001101575 Eti

Alternatywny kod produktu: PM 3.8 E12 M

Opis i Kluczowe Cechy

Płyta montażowa o symbolu 001101575 przeznaczona do zabudowy w rozdzielnicach EB2/ED2. Wyposażona w fabrycznie zamontowaną szynę TH35 (DIN), umożliwiającą montaż aparatury modułowej o łącznej szerokości do 36 modułów. Długość płyty 950 mm zapewnia odpowiednią powierzchnię do rozmieszczenia aparatów i ich czytelnego oznakowania.

• Liczba modułów: 36: Pozwala na instalację do 36 jednotorowych aparatów modułowych (np. wyłączników, styczników, przycisków) na jednej szynie, co ułatwia organizację rozdzielnicy.
• Szyna TH35 (DIN): Standardowa szyna montażowa zgodna z wymogami branży elektrycznej, gwarantująca szybki i pewny montaż aparatury modułowej bez dodatkowych narzędzi.
• Długość płyty: 950 mm: Odpowiednia przestrzeń do swobodnego rozmieszczenia aparatów, zachowania odstępów wentylacyjnych i wykonania estetycznego okablowania.
• Kompatybilność z obudowami EB2/ED2: Płyta została zaprojektowana do precyzyjnego montażu w rozdzielnicach tych serii, co gwarantuje stabilność i łatwość instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Szyna TH35 wykonana jest zgodnie z wymaganiami standardu DIN, zapewniając kompatybilność z aparaturą modułową dostępną na rynku.

Zastosowanie

Płyta montażowa stanowi uniwersalne rozwiązanie do budowy i modernizacji rozdzielnic sterowniczych, automatyki budynkowej oraz tablic rozdzielczych w obiektach przemysłowych i komercyjnych.

• Montaż aparatury zabezpieczającej (bezpieczniki, wyłączniki nadprądowe, różnicowoprądowe) w rozdzielnicach EB2/ED2.
• Instalacja styczników, przekaźników, sterowników PLC oraz elementów automatyki budynkowej.
• Organizacja paneli sterowania – przyciski, przełączniki i sygnalizatory montowane na szynie TH35.
• Modernizacja istniejących rozdzielnic – wymiana płyty montażowej pozwala na zwiększenie liczby modułów lub poprawę ergonomii.

Wskazówki Montażowe

Prace instalacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed montażem należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Płytę montuje się wewnątrz obudowy EB2/ED2 za pomocą fabrycznie przewidzianych otworów mocujących. Szyna TH35 powinna być wypoziomowana i dokręcona zgodnie z momentem określonym w dokumentacji producenta. Przekroje przewodów należy dobierać na podstawie prądów obciążenia wynikających z projektu instalacji.

FAQ

• Czy płyta montażowa nadaje się do każdej rozdzielnicy? Produkt przeznaczony jest do obudów serii EB2/ED2. W innych typach rozdzielnic należy sprawdzić wymiary i układ otworów mocujących.
• Jaka jest dopuszczalna obciążalność mechaniczna szyny TH35? Standardowa szyna TH35 wytrzymuje obciążenie montowanych aparatów zgodne z danymi producenta aparatów. W przypadku wątpliwości należy skonsultować się z dokumentacją techniczną.
• Czy płyta wymaga dodatkowego uziemienia? Płyta montażowa metalowa (o ile wykonana z metalu) powinna być uziemiona zgodnie z wymaganiami norm dla rozdzielnic. Zaleca się stosowanie połączeń wyrównawczych według projektu elektrycznego.
