Płyta montażowa 1xEB2/ED2 3P z szyną TH35 na 4 mod. (250) PM 1 E12 M 3P | 001101570 Eti

Opis i Kluczowe Cechy

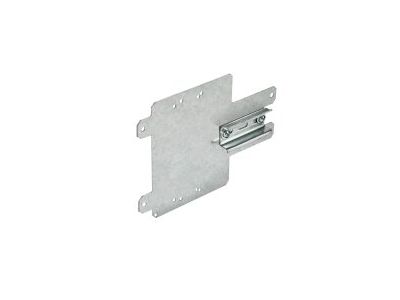

Płyta montażowa PM 1 E12 M 3P to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych systemach rozdzielczych. Produkt ten umożliwia precyzyjny i stabilny montaż wyłączników kompaktowych serii EB2 oraz rozłączników ED2 w wersji 3-biegunowej (3P). Kluczowym atutem konstrukcji jest zintegrowana szyna montażowa TH35, która oferuje dodatkową przestrzeń na 4 moduły aparatury modułowej, co pozwala na optymalne zagospodarowanie miejsca wewnątrz obudowy o szerokości 250 mm.

• Wysoka kompatybilność: Dedykowana do aparatów EB2/ED2 125, 160 oraz 250 A w wersji 3P.
• Zintegrowana szyna TH35: Pozwala na montaż dodatkowych zabezpieczeń nadmiarowo-prądowych lub akcesoriów sterowniczych.
• Solidna konstrukcja: Wykonanie z blachy stalowej o wysokiej odporności mechanicznej gwarantuje sztywność układu nawet przy dużych obciążeniach dynamicznych.
• Ochrona antykorozyjna: Powierzchnia płyty jest odpowiednio zabezpieczona, co zapewnia długowieczność w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Płyta montażowa spełnia wymagania normy IEC/EN 61439, co jest kluczowe dla prefabrykacji rozdzielnic niskiego napięcia. Zastosowane materiały oraz proces produkcyjny gwarantują zachowanie ciągłości elektrycznej (uziemienia) po odpowiednim zamontowaniu w systemie obudów ETI, co bezpośrednio wpływa na bezpieczeństwo przeciwporażeniowe całej instalacji.

Zastosowanie

Płyta PM 1 E12 M 3P znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezbędnym elementem przy budowie rozdzielnic głównych i oddziałowych, gdzie wymagana jest integracja wyłączników mocy z aparaturą modułową. Dzięki szerokości dopasowanej do systemu 250 mm, idealnie komponuje się z obudowami serii Solid GSX. Jest to rozwiązanie pierwszego wyboru dla elektroinstalatorów i prefabrykatorów budujących systemy sterowania i rozdziału energii w fabrykach, biurowcach oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż płyty powinien odbywać się z wykorzystaniem dedykowanych wsporników montażowych systemu ETI. Podczas instalacji wyłączników EB2/ED2 należy zwrócić szczególną uwagę na odpowiednie dokręcenie śrub mocujących, aby uniknąć drgań podczas pracy urządzenia. Szyna TH35 jest zamontowana fabrycznie, co skraca czas prefabrykacji. Zaleca się zachowanie odpowiednich odstępów izolacyjnych pomiędzy zamontowaną aparaturą a ściankami obudowy, zgodnie z dokumentacją techniczną aparatów EB2/ED2. Po zakończeniu montażu należy sprawdzić poprawność osadzenia modułów na szynie DIN.

FAQ

• Czy płyta pasuje do wyłączników 4-biegunowych (4P)? Nie, prezentowany model PM 1 E12 M 3P jest dedykowany wyłącznie do aparatów w wersji 3-biegunowej.
• Jaka jest maksymalna liczba modułów na szynie TH35? Płyta posiada szynę o szerokości pozwalającej na montaż do 4 standardowych modułów 18 mm.
• Czy zestaw zawiera śruby montażowe do wyłącznika? Płyta jest przygotowana pod montaż, jednak szczegółowe akcesoria mocujące aparat zależą od specyfikacji dostarczanej z wyłącznikiem EB2/ED2.
