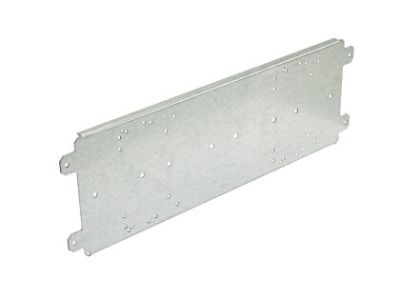

Płyta montażowa 1xEB2/ED2 125,160,250A 3,4P lub 1xLA1,2 (250) PM 1 E12 L12 | 001101584 Eti

Alternatywny kod produktu: PM 1 E12 L12

Opis i Kluczowe Cechy

Płyta montażowa o symbolu 001101584 przeznaczona jest do instalacji jednego modułu z rodziny EB2/ED2 o prądach znamionowych 125 A, 160 A lub 250 A w konfiguracji 3- lub 4-biegunowej, a także do modułu LA1,2 (250) PM 1 E12 L12. Dzięki solidnej konstrukcji zapewnia stabilne i bezpieczne mocowanie aparatury wewnątrz rozdzielnicy, co przekłada się na niezawodność i trwałość całej instalacji elektrycznej.

• Kompatybilność z modułami EB2/ED2: Płyta dedykowana do montażu wyłączników lub rozłączników o prądach od 125 A do 250 A w wersji 3- lub 4-biegunowej – umożliwia elastyczne konfigurowanie obwodów trójfazowych.
• Obsługa modułu LA1,2 (250): Umożliwia także montaż urządzeń z serii LA1,2 (250) PM 1 E12 L12, co zwiększa możliwości aranżacji rozdzielnicy przy zachowaniu jednego standardu mocowania.
• Montaż na szynie DIN: Płyta mocowana jest na standardowej szynie TH35 (DIN) – typowe rozwiązanie w rozdzielnicach modułowych, co przyspiesza i ułatwia instalację.
• Wytrzymałość mechaniczna: Przystosowana do przenoszenia obciążeń wynikających z montażu aparatury o dużych gabarytach i masie, zapewniając długotrwałą stabilność w warunkach eksploatacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i standardami DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dotyczących wyrobów elektrycznych.

Zastosowanie

Płyta montażowa znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest solidne mocowanie dużych wyłączników lub rozłączników modułowych.

• Montaż wyłączników mocy serii EB2/ED2 w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Instalacja rozłączników LA1,2 (250) w systemach dystrybucji energii.
• Tworzenie konfiguracji 3- i 4-biegunowych do zabezpieczania obwodów trójfazowych.
• Modernizacja istniejących rozdzielnic – wymiana lub dodanie nowej aparatury modułowej.

Wskazówki Montażowe

Montaż płyty montażowej oraz podłączanie aparatury powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Płytę mocuje się na standardowej szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta montowanych urządzeń.

FAQ

• Czy płyta montażowa pasuje do wyłączników innych producentów? Płyta zaprojektowana została dla modułów EB2/ED2 i LA1,2 (250) PM 1 E12 L12. W przypadku innych urządzeń zalecamy weryfikację wymiarów i rozstawu otworów montażowych.
• Jaki jest stopień ochrony płyty? Stopień ochrony zależy od obudowy rozdzielnicy, w której płyta jest zamontowana. Sama płyta jako element konstrukcyjny nie posiada określonego IP – zapewnia jedynie mocowanie aparatury.
• Czy płyta umożliwia montaż modułu z podświetleniem? Płyta nie ingeruje w funkcje elektryczne modułu. Montaż modułów z podświetleniem jest możliwy, o ile sam moduł jest do tego przystosowany i mieści się w dedykowanym gnieździe płyty.
