Płyta montażowa 1850x750mm (wys. x szer.) montaż bez UNxxA, Univers N | UZ23MP Hager

Opis i Kluczowe Cechy

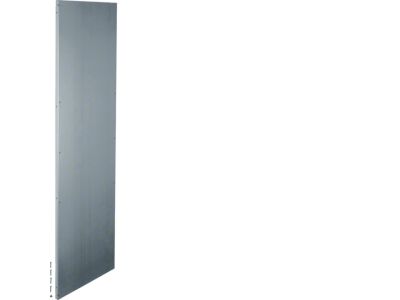

Płyta montażowa UZ23MP marki Univers N to element wyposażenia obudów elektrycznych o wymiarach 1850x750mm (wysokość x szerokość). Przeznaczona jest do mocowania aparatury modułowej, styczników, przekaźników oraz innych urządzeń w rozdzielnicach i szafach sterowniczych. Dzięki dużej powierzchni roboczej umożliwia czytelne rozmieszczenie komponentów oraz łatwy dostęp podczas montażu i konserwacji.

• Wymiary 1850x750mm: zapewniają przestrzeń do instalacji nawet większej liczby aparatów, co ułatwia organizację wnętrza rozdzielnicy.
• Montaż bez adaptera UNxxA: płyta mocowana jest bezpośrednio w obudowie, co skraca czas instalacji i redukuje liczbę potrzebnych elementów.
• Kompatybilność z systemem Univers N: dedykowana do obudów tej serii – gwarantuje idealne dopasowanie oraz stabilność konstrukcji.
• Wytrzymała konstrukcja: materiał i wykonanie zapewniają sztywność płyty, która nie odkształca się pod ciężarem zamontowanej aparatury.
• Uniwersalne zastosowanie: możliwość montażu aparatury modułowej o różnych szerokościach (np. przyciski, łączniki, styczniki) bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi dla elementów wyposażenia obudów elektrycznych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dotyczących bezpieczeństwa i trwałości.

Zastosowanie

Płyta montażowa UZ23MP znajduje zastosowanie wewnątrz obudów elektrycznych i szaf sterowniczych, gdzie wymagane jest stabilne i uporządkowane mocowanie aparatury. Sprawdza się zarówno w prostych rozdzielnicach, jak i złożonych systemach automatyki.

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) w rozdzielnicach głównych i podrzędnych.
• Instalacja elementów sterowania – przycisków, przełączników, sygnalizatorów – w szafach maszyn i linii produkcyjnych.
• Mocowanie przekaźników, sterowników PLC oraz zasilaczy w systemach automatyki budynkowej i przemysłowej.
• Organizacja wnętrza obudowy z zachowaniem czytelnego układu funkcjonalnego dla łatwiejszego serwisu i rozbudowy.

Wskazówki Montażowe

Montaż płyty oraz instalację aparatury na niej powinien przeprowadzać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Płytę mocuje się do obudowy za pomocą śrub (nie wchodzą w skład zestawu), zgodnie z dokumentacją techniczną producenta. Przekroje przewodów łączących aparaturę należy dobrać do prądów obciążenia. Po zamontowaniu sprawdzić stabilność płyty oraz poprawność połączeń.

FAQ

• Z jakiego materiału wykonana jest płyta montażowa UZ23MP? Producent nie podaje szczegółowych danych o materiale, jednak płyta charakteryzuje się sztywnością i wytrzymałością mechaniczną typową dla elementów wyposażenia obudów elektrycznych – zapewnia stabilne mocowanie aparatury bez deformacji.
• Czy płyta może być montowana na szynie TH35? Nie – płyta UZ23MP jest przeznaczona do bezpośredniego montażu w obudowie (bez adaptera UNxxA). Aparaturę mocuje się na płycie za pomocą standardowych śrub lub szyn DIN, które należy zamontować oddzielnie.
• Czy płyta posiada stopień ochrony IP? Płyta jako element wyposażenia wewnętrznego obudowy nie posiada własnego stopnia ochrony. Całkowity stopień ochrony zapewnia obudowa, w której płyta jest zamontowana.
