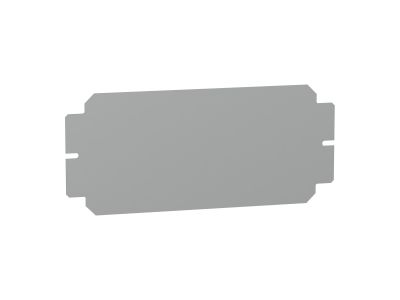

Płyta montażowa 150x300mm | NSYMM13SB Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa o symbolu NSYMM13SB to uniwersalna podstawa do instalacji aparatury modułowej i innych elementów w rozdzielnicach. Jej wymiary 150 x 300 mm zapewniają kompaktową powierzchnię roboczą, co ułatwia uporządkowane rozmieszczenie urządzeń w ograniczonej przestrzeni szafy sterowniczej.

• Wymiary 150 x 300 mm: umożliwiają montaż aparatury o standardowych szerokościach modułowych w sposób oszczędzający miejsce w rozdzielnicy.
• Symbol NSYMM13SB: dedykowany element systemu, który gwarantuje kompatybilność z akcesoriami i obudowami danej serii.
• Konstrukcja płaska: zapewnia stabilną podstawę dla styczników, wyłączników, przycisków oraz szyn DIN, ułatwiając prowadzenie przewodów.
• Uniwersalność montażu: płyta może być stosowana wewnątrz obudów rozdzielnic jako podstawa do mocowania szyn DIN lub bezpośrednio do ściany szafy (w zależności od systemu).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami branży elektrotechnicznej. Jako element konstrukcyjny przeznaczony do montażu w rozdzielnicach, spełnia typowe normy dotyczące bezpieczeństwa mechanicznego i kompatybilności z aparaturą modułową. Posiada oznaczenie CE.

Zastosowanie

Płyta montażowa NSYMM13SB znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i stabilne osadzenie aparatury modułowej w rozdzielnicy lub szafie sterowniczej.

• Montaż styczników, wyłączników nadprądowych i różnicowoprądowych oraz innych urządzeń w standardowych obudowach.
• Tworzenie kompaktowych układów sterowania w małych rozdzielnicach podtynkowych i natynkowych.
• Instalacja dodatkowych szyn DIN i listew zaciskowych w rozdzielnicach przemysłowych i domowych.
• Organizacja przestrzeni roboczej w szafach sterowniczych maszyn i urządzeń.

Wskazówki Montażowe

Montaż płyty oraz wszelkich urządzeń elektrycznych na niej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Płytę mocuje się w obudowie za pomocą śrub lub systemu montażowego producenta – szczegóły znajdują się w dokumentacji technicznej. Przekroje przewodów oraz parametry połączeń należy dobierać zgodnie z obowiązującymi normami i obciążeniem projektowanego obwodu. Zaleca się stosowanie momentu dokręcania zgodnego z instrukcją producenta.

FAQ

• Jakie są dokładne wymiary płyty NSYMM13SB? Wymiary płyty to 150 x 300 mm. Grubość oraz rozstaw otworów montażowych nie są podane w dostępnych danych – prosimy o weryfikację w karcie katalogowej producenta.
• Czy płyta jest przystosowana do montażu na szynie DIN? Płyta montażowa przeznaczona jest do utworzenia podłoża, do którego mocuje się szynę DIN (TH35). Sama płyta nie posiada fabrycznie zamontowanej szyny – wymaga osobnego montażu.
• Z jakiego materiału wykonana jest płyta? Dane techniczne nie określają materiału. W branży płyty tego typu standardowo wykonuje się z blachy stalowej zabezpieczonej przed korozją – aby potwierdzić konkretny materiał, należy sprawdzić dokumentację techniczną producenta.
