Płyta montażowa 150x200mm | NSYMM12SB Schneider Electric

Opis i Kluczowe Cechy

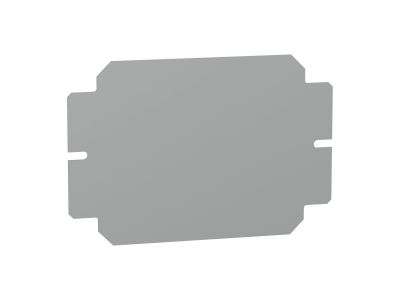

Płyta montażowa o wymiarach 150 x 200 mm (symbol NSYMM12SB) to uniwersalny element wyposażenia obudów elektrycznych. Zapewnia stabilną powierzchnię do montażu aparatury modułowej, szyn TH, listew zaciskowych i innych komponentów. Dzięki kompaktowym wymiarom idealnie sprawdza się w rozdzielnicach o ograniczonej przestrzeni, ułatwiając czytelną i bezpieczną aranżację wnętrza.

• Wymiary 150 x 200 mm: Dopasowane do standardowych obudów, umożliwiają efektywne wykorzystanie miejsca i ergonomiczny montaż elementów.
• Uniwersalne zastosowanie: Przeznaczona do mocowania aparatury modułowej, styczników, wyłączników, przekaźników oraz akcesoriów – zwiększa elastyczność konfiguracji rozdzielnicy.
• Łatwy montaż: Standardowe otwory montażowe (zgodne z profilem obudowy) ułatwiają szybkie i stabilne osadzenie płyty.
• Wytrzymałość mechaniczna: Konstrukcja zapewnia sztywność niezbędną do bezpiecznego utrzymania cięższych aparatów, minimalizując ryzyko odkształceń.
• Kompatybilność z akcesoriami: Możliwość bezpośredniego montażu szyn TH 35 mm oraz listew zaciskowych – porządkuje instalację i skraca czas prac.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami europejskich norm dotyczących wyposażenia rozdzielnic i obudów elektrycznych. Posiada oznaczenie CE. Ze względu na brak szczegółowych danych w kartach katalogowych, zaleca się weryfikację kompatybilności z konkretną obudową przed montażem.

Zastosowanie

Płyta montażowa NSYMM12SB znajduje zastosowanie wszędzie tam, gdzie potrzebna jest dodatkowa powierzchnia do montażu aparatury w obudowach elektrycznych. Sprawdza się w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i aparatury modułowej w rozdzielnicach mieszkaniowych i przemysłowych.
• Mocowanie styczników, przekaźników i sterowników w instalacjach automatyki budynkowej.
• Organizacja listew zaciskowych i szyn zbiorczych w celu poprawy czytelności i bezpieczeństwa połączeń.
• Tworzenie dedykowanych podzespołów do szaf sterowniczych w systemach HVAC, oświetleniowych czy pompowych.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz upewnić się, że obudowa jest bezpieczna. Płytę mocować za pomocą śrub dostarczonych z obudową lub dedykowanych elementów montażowych (moment dokręcania zgodnie z dokumentacją producenta obudowy). Przekrój przewodów oraz średnice otworów montażowych należy dobrać do prądów znamionowych instalowanych urządzeń.

FAQ

• Jakie są wymiary płyty montażowej NSYMM12SB? Wymiary wynoszą 150 mm x 200 mm. Jest to wartość podana w nazwie produktu – dokładne tolerancje można sprawdzić w dokumentacji technicznej producenta.
• Czy płyta nadaje się do montażu szyny TH 35 mm? Tak, standardowa płyta montażowa o wymiarach 150x200 mm umożliwia mocowanie szyny TH (np. poprzez otwory lub wkręty samogwintujące). Zalecamy weryfikację rozstawu otworów w dokumentacji obudowy.
• Z jakiego materiału wykonana jest płyta? Producent nie podał w dostępnych danych informacji o materiale. W praktyce płyty montażowe tego typu najczęściej wykonywane są ze stali ocynkowanej lub malowanej proszkowo. Aby uzyskać pewność, prosimy o kontakt z działem technicznym.
