Płyta metalowa z wycięciami | LVS08871 Schneider Electric

Opis i Kluczowe Cechy

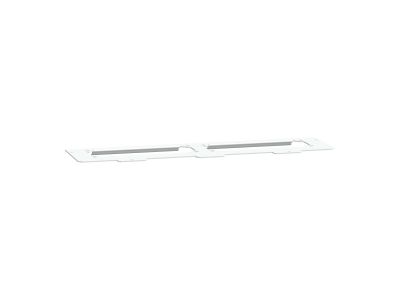

Płyta metalowa z wycięciami to interfejs dławikowy zaprojektowany do współpracy z obudowami PrismaSeT serii G o szerokości 600 mm. Wykonana z blachy stalowej z matowym białym wykończeniem teksturowanym RAL 9003, charakteryzuje się trwałością i estetycznym designem. Montowana na górze lub na dole obudowy, oferuje elastyczne rozwiązanie dla wprowadzania i wyprowadzania kabli dzięki dwóm otworom przeznaczonym dla płyt dławicowych FL21.

• Wykonanie z blachy stalowej z wykończeniem RAL 9003: Gwarantuje wysoką odporność mechaniczną i estetyczny wygląd, łatwo wpasowujący się w standardowe rozwiązania instalacyjne.
• Dwa otwory dla płyt dławicowych FL21: Elastyczność w zakresie konfiguracji wprowadzeń kabli – możliwość montażu dowolnego typu dławika.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni dla suchych pomieszczeń wewnętrznych.
• Montaż górny lub dolny: Uniwersalność zastosowania – dostosowanie do indywidualnych potrzeb instalacyjnych.
• Kompatybilność z obudowami PrismaSeT 600 mm: Precyzyjne dopasowanie wymiarowe i funkcjonalne z serią G obudów przemysłowych.

Zgodność z Normami

Płyta metalowa z wycięciami spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowana zgodnie z normami dotyczącymi obudów i osprzętu elektrycznego, zapewniając bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Płyta metalowa z wycięciami jest przeznaczona do montażu w obudowach PrismaSeT serii G o szerokości 600 mm, ułatwiając organizację wprowadzeń kablowych i poprawiając estetykę instalacji.

• Montaż w szafach sterowniczych i rozdzielnicach przemysłowych – organizacja wprowadzeń kabli do wnętrza obudowy.
• Stosowanie w obudowach PrismaSeT 600 mm – precyzyjne dopasowanie do standardowych wymiarów serii G.
• Wprowadzanie i wyprowadzanie kabli energetycznych, sygnałowych lub sterowniczych poprzez płyty dławicowe FL21.
• Instalacje w warunkach suchych pomieszczeń przemysłowych – ochrona przed ciałami stałymi.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Płytę należy zamontować na górze lub na dole obudowy PrismaSeT 600 mm, dopasowując ją do otworów montażowych. Następnie zainstalować płyty dławicowe FL21 w dedykowanych otworach, wprowadzając kable zgodnie z projektem instalacji. Zachować szczególną ostrożność przy dokręcaniu elementów mocujących – unikać nadmiernego nacisku, aby nie uszkodzić powierzchni płyty. Po montażu zaleca się sprawdzenie szczelności i stabilności połączeń.

FAQ

• Czy płyta jest kompatybilna z innymi seriami obudów PrismaSeT? Płyta metalowa z wycięciami jest przeznaczona wyłącznie do obudów PrismaSeT serii G o szerokości 600 mm. Inne serie mogą wymagać dedykowanych rozwiązań.
• Jaki jest stopień ochrony płyty? Płyta charakteryzuje się stopniem ochrony IP30, co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm. Nie jest przeznaczona do stosowania w warunkach wilgotnych.
• Czy płyta posiada otwory montażowe do innych typów dławików? Nie – płyta została zaprojektowana wyłącznie z dwoma otworami dla płyt dławicowych FL21. Wymiana na inny typ dławika nie jest zalecana.
