Płyta kablowa gładka Spacial SM 800x 400mm | NSYSMEC84 Schneider Electric

Opis i Kluczowe Cechy

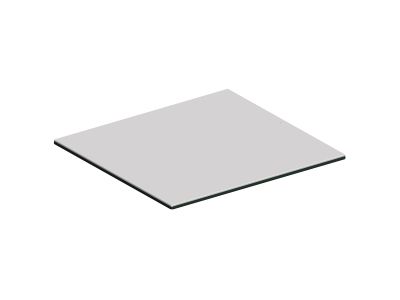

Płyta kablowa gładka Spacial SM o wymiarach 800x400 mm (symbol NSYSMEC84) to akcesorium przeznaczone do wykonywania przepustów kablowych w szafach rozdzielczych. Produkt należy do gamy obudów Spacial i stanowi praktyczne uzupełnienie instalacji w miejscach wprowadzania przewodów. W zestawie znajduje się jedna płyta wraz z elementami mocującymi, co ułatwia szybki montaż.

• Wymiary 800x400 mm: uniwersalny rozmiar dostosowany do standardowych szaf rozdzielczych, umożliwiający prowadzenie wiązek kablowych o dużej liczbie przewodów.
• Konstrukcja gładka: brak przetłoczeń i otworów ułatwia samodzielne wykonanie otworów pod dławice w wymaganym układzie – elastyczność w projektowaniu rozkładu kabli.
• Typ dławika STANDARD: kompatybilność z popularnymi dławicami kablowymi dostępnymi na rynku, co upraszcza dobór akcesoriów.
• Miejsce montażu: góra i spód szafy: możliwość instalacji w górnej lub dolnej części obudowy w zależności od konfiguracji systemu – swoboda planowania tras kablowych.
• Zestaw zawiera elementy mocujące: płyta i akcesoria montażowe w komplecie skracają czas instalacji i eliminują konieczność dokupowania dodatkowych części.

Zgodność z Normami

Produkt przeznaczony do stosowania w obudowach serii Spacial SM. Jako element systemu szaf rozdzielczych spełnia wymogi standardów europejskich i posiada oznaczenie CE. Brak szczegółowych numerów norm w dokumentacji produktu – zaleca się montaż zgodnie z ogólnymi zasadami instalacji elektrycznych i wytycznymi producenta obudowy.

Zastosowanie

Płyta kablowa gładka Spacial SM 800x400 mm znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne wprowadzenie kabli do szafy rozdzielczej sterowniczej lub zasilającej.

• Wprowadzenie przewodów zasilających i sygnałowych do rozdzielnic niskiego napięcia.
• Organizacja tras kablowych w szafach automatyki przemysłowej i budynkowej.
• Zabezpieczenie krawędzi otworów przepustowych przed uszkodzeniem izolacji przewodów.
• Modernizacja i rozbudowa istniejących szaf – łatwe dodawanie nowych przepustów bez ingerencji w konstrukcję obudowy.

Wskazówki Montażowe

Montaż płyty kablowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej szafie rozdzielczej. Płytę mocuj w przeznaczonym miejscu (góra lub spód obudowy) przy użyciu dołączonych elementów mocujących. Otwory pod dławice wykonuj zgodnie z ich średnicą oraz normami dotyczącymi promieni gięcia kabli. Przekroje przewodów i dobór dławic dostosuj do prądów i warunków pracy instalacji. Moment dokręcania śrub mocujących oraz dławic – zgodnie z dokumentacją producenta obudowy i dławic.

FAQ

• Czy płyta jest przystosowana do montażu w każdej szafie Spacial SM? Płyta o wymiarach 800x400 mm jest dedykowana do obudów Spacial SM o odpowiedniej szerokości i wysokości. Przed zakupem sprawdź wymiary swojej szafy oraz dostępne miejsce w górnej lub dolnej części obudowy.
• Czy w płycie są fabrycznie wycięte otwory pod dławice? Nie, płyta ma gładką powierzchnię – otwory należy wykonać samodzielnie we własnym zakresie, co daje swobodę w dopasowaniu układu dławic do konkretnego projektu.
• Jakie elementy znajdują się w zestawie? W komplecie dostarczana jest jedna płyta kablowa wraz z elementami mocującymi niezbędnymi do instalacji w szafie. Dławice kablowe należy dokupić oddzielnie w zależności od średnicy i rodzaju przewodów.
