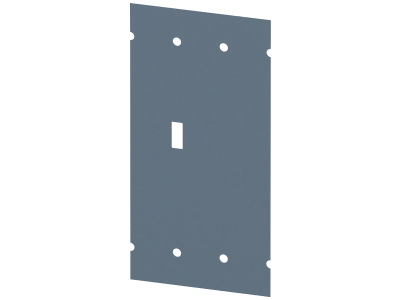

Płyta izolacyjna DC akcesorium do: 3VA10/11 3P | 3VA9113-0SG10 Siemens

Alternatywny kod produktu: 3VA91130SG10

Opis i Kluczowe Cechy

Płyta izolacyjna DC o symbolu 3VA9113-0SG10 to akcesorium dedykowane do wyłączników kompaktowych Siemens serii 3VA10 i 3VA11 w wykonaniu 3-biegunowym. Stanowi element systemu techniki przyłączeniowej, który umożliwia wygodne i zgodne z wymogami instalacyjnymi uruchamianie tych wyłączników w obwodach prądu stałego. Zastosowanie oryginalnej płyty izolacyjnej zapewnia niezbędny odstęp izolacyjny między biegunami oraz od części uziemionych, co zwiększa bezpieczeństwo eksploatacji. Produkt przeznaczony do montażu przez wykwalifikowany personel z uprawnieniami SEP.

• Dedykowana konstrukcja: Płyta zaprojektowana specjalnie dla wyłączników 3VA10/11 3P – gwarantuje prawidłowe dopasowanie i zachowanie parametrów izolacji w układzie DC.
• Zwiększenie bezpieczeństwa: Izolacja między biegunami oraz od obudowy redukuje ryzyko zwarcia i porażenia prądem stałym, które wymaga szczególnej uwagi ze względu na brak naturalnego przejścia przez zero.
• Prosty montaż: Elementy systemu przyłączeniowego 3VA umożliwiają szybkie i intuicyjne mocowanie płyty bez konieczności dodatkowej obróbki mechanicznej.
• Zgodność z systemem: Akcesorium w pełni kompatybilne z pozostałymi komponentami rodziny 3VA, co ułatwia rozbudowę rozdzielnic i modernizację istniejących instalacji.
• Oznaczenie DC: Specjalne przeznaczenie do prądu stałego odróżnia tę płytę od standardowych osłon AC – stosowanie niewłaściwego akcesorium może prowadzić do obniżenia poziomu izolacji.

Zgodność z Normami

Produkt jest elementem oryginalnego systemu wyłączników kompaktowych Siemens 3VA, zaprojektowanym zgodnie z wymaganiami obowiązujących norm europejskich oraz posiadającym certyfikację CE. Jako akcesorium przeznaczone do obwodów prądu stałego spełnia rygorystyczne kryteria izolacyjności dla aplikacji DC. Dokładne numery norm można znaleźć w dokumentacji technicznej wyłącznika nadrzędnego.

Zastosowanie

Płyta izolacyjna DC 3VA9113-0SG10 znajduje zastosowanie wszędzie tam, gdzie wyłączniki kompaktowe 3VA10/11 3P pracują w obwodach prądu stałego. Jest niezbędna do zachowania bezpieczeństwa i poprawności działania układu.

• Rozdzielnice główne i podrozdzielnice w instalacjach fotowoltaicznych – separacja biegunów DC przed inwerterem.
• Systemy zasilania awaryjnego (UPS) z obwodami stałoprądowymi – ochrona przed zwarciem i przepięciami.
• Przemysłowe linie technologiczne wykorzystujące silniki prądu stałego lub zasilacze buforowe.
• Modernizacja istniejących rozdzielnic z wyłącznikami 3VA – dodanie płyty izolacyjnej podnosi poziom bezpieczeństwa bez konieczności wymiany całej aparatury.

Wskazówki Montażowe

Montaż płyty izolacyjnej DC powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (min. 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie od strony zasilania DC i rozładuj ewentualne kondensatory. Płytę mocuje się zgodnie z instrukcją producenta wyłącznika serii 3VA – zwykle za pomocą wkrętów z momentem dokręcania podanym w dokumentacji. Należy upewnić się, że płyta nie koliduje z elementami obudowy ani z przewodami. Przekrój przewodów oraz odległości izolacyjne dobierz zgodnie z prądem znamionowym wyłącznika oraz napięciem DC instalacji.

FAQ

• Czy płyta izolacyjna DC 3VA9113-0SG10 może być stosowana z wyłącznikami 3VA w wersji 4-biegunowej? Produkt jest dedykowany do wersji 3-biegunowej (3P). Dla wariantów 4-biegunowych należy dobrać odpowiednie akcesorium z tej samej serii, aby zachować prawidłową izolację wszystkich biegunów.
• Jakie napięcie DC wytrzymuje ta płyta izolacyjna? Producent nie podaje w dostępnych danych konkretnej wartości napięcia probierczego. Należy kierować się danymi znamionowymi wyłącznika 3VA10/11, dla którego płyta jest przeznaczona – typowe wartości to do 1000 V DC (szczegóły w karcie katalogowej wyłącznika).
• Czy montaż płyty izolacyjnej wymaga demontażu wyłącznika z szyny? Zazwyczaj płyta jest montowana bezpośrednio na wyłączniku lub w jego sąsiedztwie, bez konieczności wyjmowania wyłącznika z szyny DIN/TH. Zalecamy jednak zapoznanie się z instrukcją montażu dostarczoną z produktem.
