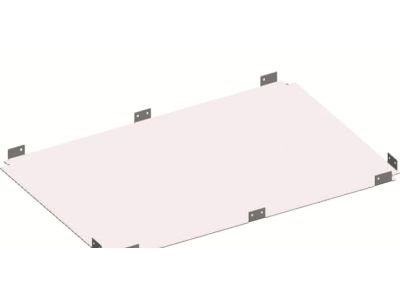

Płyta dolna, pełna, TriLine-R, RB16G | 2CPX045775R9999 ABB

Alternatywny kod produktu: 2CPX045775R9999

Opis i Kluczowe Cechy

Płyta dolna TriLine-R RB16G (symbol 2CPX045775R9999) z serii TriLine to element pełny, przeznaczony do montażu w modułowych tablicach rozdzielczych. Wykonana z ocynkowanej blachy stalowej, charakteryzuje się wysoką odpornością na korozję i trwałością mechaniczną. Dokładne wymiary 27,5 x 262 x 512 mm (wys. x szer. x gł.) oraz szerokość panelu 1 mm i głębokość szafy 6 mm zapewniają precyzyjne dopasowanie do standardowych obudów modułowych.

• Materiał ocynkowany: Wysoka odporność na korozję i trwałość – idealna do zastosowań w środowiskach suchych i wilgotnych, zgodnie z wymaganiami instalacji elektrycznych.
• Pełna konstrukcja: Zwiększa sztywność modułowej tablicy rozdzielczej, zapewniając stabilność mechaniczną i ochronę aparatury montowanej w dolnej części szafy.
• Precyzyjne wymiary: 27,5 x 262 x 512 mm (wys. x szer. x gł.) i szerokość panelu 1 mm – gwarantują kompatybilność z serią TriLine-R i innymi standardowymi obudowami modułowymi.
• Głębokość szafy 6 mm: Optymalne dopasowanie do typowych szaf elektrycznych, ułatwiające organizację przewodów i aparatury.
• Uniwersalność zastosowania: Kompatybilna z innymi elementami serii TriLine-R, umożliwiająca tworzenie spójnych i funkcjonalnych rozwiązań w instalacjach elektrycznych.

Zgodność z Normami

Płyta dolna TriLine-R RB16G spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa konstrukcji modułowych tablic rozdzielczych. Wykonana zgodnie z normami EN 61439 i EN 60204, posiada deklarację zgodności CE.

Zastosowanie

Płyta dolna TriLine-R RB16G stanowi podstawowy element konstrukcyjny w modułowych tablicach rozdzielczych, zapewniając stabilność mechaniczną i ochronę aparatury elektrycznej.

• Montaż w dolnej części modułowych tablic rozdzielczych serii TriLine-R – podstawa dla aparatury sterowniczej i zabezpieczeniowej.
• Stosowanie w szafach elektrycznych o standardowych wymiarach, zgodnie z normami EN 61439.
• Budowa rozdzielnic przemysłowych i budynkowych – zapewnienie sztywności konstrukcji i ochrony przed uszkodzeniami mechanicznymi.
• Indywidualne projekty instalacji elektrycznych – elastyczność dostosowania do różnych konfiguracji szaf.

Wskazówki Montażowe

Montaż płyty dolnej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że szafa rozdzielcza jest stabilnie zamocowana i odłączona od zasilania. Płytę umieścić w dolnej części obudowy, dopasowując ją do prowadnic i punktów mocujących. Dokręcić wszystkie śruby mocujące zgodnie z momentem obrotowym zalecanym przez producenta obudowy (szczegółowe dane w dokumentacji technicznej). Po zakończeniu montażu sprawdzić stabilność konstrukcji i prawidłowe ułożenie przewodów wewnątrz szafy.

FAQ

• Jakie są dokładne wymiary płyty dolnej TriLine-R RB16G? Wysokość: 27,5 mm, szerokość: 262 mm, głębokość: 512 mm. Szerokość panelu wynosi 1 mm, a głębokość szafy 6 mm.
• Czy płyta jest kompatybilna z innymi seriami modułowych tablic rozdzielczych? Tak, płyta dolna TriLine-R RB16G została zaprojektowana do współpracy z serią TriLine-R, ale może być stosowana także w innych standardowych obudowach modułowych, pod warunkiem zachowania odpowiednich wymiarów.
• Czy płyta wymaga dodatkowych elementów mocujących? Tak, płyta mocowana jest za pomocą standardowych śrub i prowadnic dostarczanych z obudową. Dokręcenie należy wykonać zgodnie z dokumentacją techniczną szafy.
