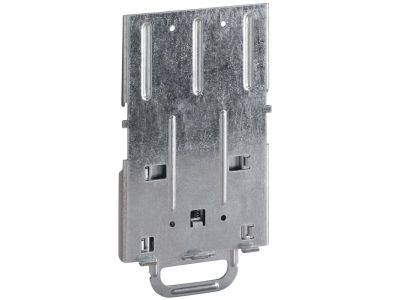

Płyta do mocowania wyłączników mocy DPX3 250 na szynie TH35 | 421072 Legrand

Opis i Kluczowe Cechy

Płyta do mocowania wyłączników mocy DPX3 250 o numerze referencyjnym 421072 to wysokiej klasy element montażowy zaprojektowany przez renomowanego producenta osprzętu elektroinstalacyjnego – firmę LEGRAND. Adapter ten stanowi kluczowe ogniwo w systemach rozdziału energii XL3 oraz XL3 S, umożliwiając precyzyjne i stabilne osadzenie aparatury zabezpieczającej na standardowej szynie wsporczej TH35 (DIN). Produkt został zoptymalizowany pod kątem współpracy z wyłącznikami serii DPX3 250, które nie posiadają bocznego napędu silnikowego.

• Kompatybilność systemowa: Pełna integracja z systemami obudów XL3 oraz XL3 S.
• Solidna konstrukcja: Wykonanie z materiałów o wysokiej wytrzymałości mechanicznej zapewnia odporność na drgania i obciążenia wynikające z masy aparatu.
• Optymalizacja przestrzeni: Pozwala na uporządkowane rozmieszczenie aparatury wewnątrz rozdzielnicy, zachowując wymagane odstępy izolacyjne.
• Precyzyjne dopasowanie: Dedykowany kształt gwarantuje, że wyłącznik DPX3 250 spoczywa pewnie na szynie, co eliminuje ryzyko poluzowania się elementów podczas eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do rozdzielnic niskiego napięcia. Jako element składowy systemu LEGRAND, płyta montażowa 421072 wspiera zachowanie ciągłości certyfikacji zestawów rozdzielczych zgodnie z normą PN-EN 61439. Zastosowane materiały spełniają wymagania w zakresie odporności na korozję oraz posiadają odpowiednią klasyfikację palności, co jest kluczowe dla bezpieczeństwa pożarowego instalacji elektrycznych w obiektach przemysłowych i komercyjnych.

Zastosowanie

Głównym przeznaczeniem adaptera jest ułatwienie modernizacji oraz budowy nowych tablic rozdzielczych, w których zachodzi potrzeba montażu wyłączników kompaktowych DPX3 250 na standardowej szynie TH35. Jest to rozwiązanie szczególnie cenione przez prefabrykatorów rozdzielnic oraz elektroinstalatorów pracujących przy systemach XL3/XL3 S. Płyta znajduje zastosowanie w:

• Rozdzielnicach głównych i oddziałowych w budownictwie wielorodzinnym.
• Przemysłowych systemach sterowania i rozdziału mocy.
• Instalacjach komercyjnych, gdzie wymagana jest wysoka niezawodność aparatury modułowej i kompaktowej.
• Sytuacjach wymagających montażu aparatów DPX3, DPX-IS oraz Vistop na wspornikach TH35.

Wskazówki Montażowe

Montaż płyty 421072 jest intuicyjny, jednak wymaga zachowania standardów technicznych obowiązujących w branży elektroenergetycznej. Przed przystąpieniem do prac należy upewnić się, że szyna TH35 jest prawidłowo zamocowana do konstrukcji wsporczej rozdzielnicy. Adapter należy zatrzasnąć na szynie, a następnie przykręcić do niego wyłącznik DPX3 250 przy użyciu dedykowanych śrub montażowych. Należy pamiętać, że niniejszy model płyty nie jest kompatybilny z wyłącznikami wyposażonymi w boczny napęd silnikowy. Podczas dokręcania zacisków prądowych wyłącznika należy stosować klucz dynamometryczny, aby nie doprowadzić do naprężeń mechanicznych przenoszonych na płytę montażową.

FAQ

• Czy płyta pasuje do wyłączników DPX3 160? Produkt jest dedykowany do serii DPX3 250. W przypadku innych serii należy sprawdzić kompatybilność w katalogu technicznym Legrand.
• Czy mogę zamontować na tej płycie wyłącznik z napędem silnikowym? Nie, płyta 421072 jest przeznaczona wyłącznie do aparatów bez bocznego napędu silnikowego.
• Czy adapter wymaga dodatkowych narzędzi do montażu na szynie? Montaż na szynie TH35 odbywa się zazwyczaj beznarzędziowo (na zatrzask), natomiast przykręcenie aparatu do płyty wymaga użycia standardowego wkrętaka lub klucza.
• Z jakimi systemami obudów współpracuje ten produkt? Płyta jest w pełni kompatybilna z systemami XL3 oraz XL3 S.
