Płyta dławicowa metalowa z osłabieniami do XL3 160 | 020021 Legrand

Opis i Kluczowe Cechy

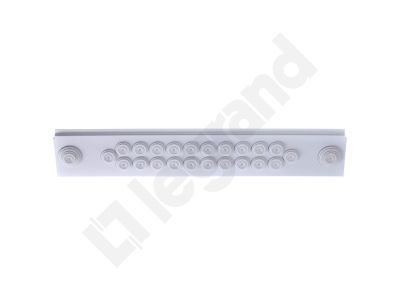

Płyta dławicowa metalowa z osłabieniami do rozdzielnicy XL3 160 (symbol 020021) to akcesorium umożliwiające bezpieczne wprowadzenie przewodów do obudowy. Wykonana w kolorze szarym RAL 7035, wyposażona w 2 osłabienia o średnicy do 32 mm oraz 22 osłabienia o średnicy do 20 mm, co pozwala na elastyczne dopasowanie do różnych przekrojów kabli. Płyta przeznaczona do montażu w rozdzielnicach metalowych, o pojemności 24 modułów w rzędzie. Zapewnia wysoki stopień ochrony: IP43/IK08 z uszczelką i drzwiami, IP40/IK08 z drzwiami oraz IP30/IK07 bez drzwi.

• 2 osłabienia do 32 mm i 22 osłabienia do 20 mm: umożliwiają łatwe i czyste wprowadzenie przewodów o różnych średnicach bez konieczności wiercenia dodatkowych otworów.
• Pojemność 24 modułów w rzędzie: zapewnia kompatybilność z modułowymi aparatami elektrycznymi montowanymi na szynie TH35.
• Stopień ochrony IP43/IK08 (z uszczelką i drzwiami): chroni wnętrze rozdzielnicy przed wnikaniem ciał stałych i wody oraz zapewnia odporność na uderzenia mechaniczne.
• Wymienne płyty górna i dolna: umożliwiają montaż płyty dławicowej w różnych konfiguracjach, ułatwiając prowadzenie kabli.
• Kompatybilność z normą IEC EN 60439-1: gwarantuje zgodność z wymaganiami dla zestawów rozdzielnicowych.

Zgodność z Normami

Płyta dławicowa została zaprojektowana zgodnie z normą IEC EN 60439-1 (dotyczącą zestawów rozdzielnicowych). Posiada certyfikat CE.

Zastosowanie

Płyta dławicowa znajduje zastosowanie w budowie zestawów rozdzielnicowych do obiektów przemysłowych, handlowych i mieszkalnych. Umożliwia bezpieczne wprowadzenie przewodów zasilających i sygnałowych do wnętrza rozdzielnicy.

• Budowa rozdzielnic głównych i podrozdzielnic w instalacjach elektrycznych.
• Montaż w obudowach metalowych serii XL3 160 jako element przepustu kablowego.
• Zastosowanie w systemach automatyki budynkowej do prowadzenia przewodów sterowniczych.
• Wykorzystanie w instalacjach przemysłowych, gdzie wymagana jest wysoka szczelność i odporność mechaniczna.

Wskazówki Montażowe

Montaż płyty dławicowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Płytę montuje się w demontowalnych płytach górnej lub dolnej rozdzielnicy. Osłabienia wybija się odpowiednim narzędziem, dostosowując średnicę otworu do przekroju wprowadzanego kabla. Należy zadbać o odpowiednie uszczelnienie wokół wprowadzonych przewodów (uszczelka dostarczana jest z rozdzielnicą). Moment dokręcania śrub oraz przekrój przewodów powinny być zgodne z dokumentacją producenta obudowy.

FAQ

• Czy płyta dławicowa jest kompatybilna z innymi obudowami niż XL3 160? Płyta została zaprojektowana specjalnie do rozdzielnic metalowych serii XL3 160. Nie gwarantuje się pasowania do innych modeli bez modyfikacji.
• Jakie stopnie ochrony można osiągnąć z tą płytą? Z uszczelką i zamontowanymi drzwiami uzyskuje się IP43/IK08. Bez drzwi – IP30/IK07. Z drzwiami, ale bez uszczelki – IP40/IK08. Dokładne informacje w dokumentacji obudowy.
• Czy płyta ma fabrycznie wybite otwory, czy tylko osłabienia? Płyta jest wyposażona w osłabienia (cienkie miejsca) w kształcie okręgów. Użytkownik samodzielnie wybija otwory o potrzebnej średnicy – 2 szt. do 32 mm i 22 szt. do 20 mm.
