Płyta dławicowa izolacyjna z osłabieniami do XL3 160 | 020071 Legrand

Opis i Kluczowe Cechy

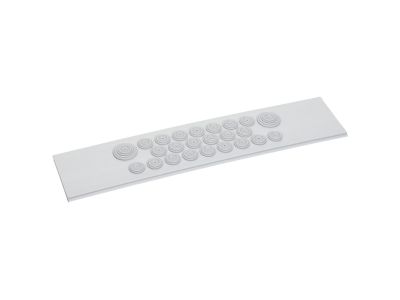

Płyta dławicowa izolacyjna z osłabieniami (symbol 020071) przeznaczona do rozdzielnic izolacyjnych serii XL3 160. Umożliwia elastyczne prowadzenie przewodów dzięki 2 otworom o średnicy do 32 mm oraz 22 otworom o średnicy do 20 mm. Wyposażona we wsporniki montażowe TH35 i osłony czołowe. Kolor szary RAL 7035.

• Kompatybilność z XL3 160: płyta dedykowana do rozdzielnic izolacyjnych serii XL3 160, zapewnia idealne dopasowanie i łatwy montaż w zestawach.
• Osłabienia (przepusty kablowe): 2 otwory o średnicy do 32 mm oraz 22 otwory o średnicy do 20 mm – szeroki zakres średnic umożliwia wprowadzenie przewodów o różnych przekrojach.
• Wsporniki montażowe TH35: fabrycznie zamontowane wsporniki umożliwiają szybkie mocowanie na szynie DIN TH35, co przyspiesza instalację.
• Osłony czołowe w komplecie: zwiększają bezpieczeństwo i estetykę instalacji, chroniąc przed przypadkowym kontaktem.
• Zależny stopień ochrony: w zależności od konfiguracji – z uszczelką i drzwiami IP43/IK08, z samymi drzwiami IP40/IK08, bez drzwi IP30/IK07 – dostosowanie do wymogów środowiskowych.

Zgodność z Normami

Produkt przeznaczony do budowy zestawów rozdzielnic zgodnie z normą IEC EN 60439-1. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami bezpieczeństwa i jakości.

Zastosowanie

Płyta dławicowa izolacyjna stosowana jest w rozdzielnicach izolacyjnych XL3 160 do wyprowadzania kabli i przewodów, umożliwiając bezpieczne i uporządkowane prowadzenie instalacji.

• Budowa rozdzielnic dla instalacji przemysłowych i budynkowych wymagających izolacji.
• Wprowadzanie przewodów zasilających oraz sygnałowych do wnętrza rozdzielnicy.
• Rozbudowa lub modernizacja istniejących zestawów rozdzielnic serii XL3 160.
• Zastosowania wymagające podwyższonego stopnia ochrony (IP43 z uszczelką i drzwiami).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Płytę mocuje się na szynie TH35 za pomocą fabrycznych wsporników. Momenty dokręcania oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Ile otworów posiada płyta dławicowa i jakie mają średnice? 2 otwory o średnicy do 32 mm oraz 22 otwory o średnicy do 20 mm.
• Jaki stopień ochrony osiąga rozdzielnica z tą płytą? W zależności od wyposażenia: z uszczelką i drzwiami IP43/IK08, z samymi drzwiami IP40/IK08, bez drzwi IP30/IK07.
• Czy płyta jest kompatybilna z innymi rozdzielnicami niż XL3 160? Produkt jest dedykowany do rozdzielnic izolacyjnych serii XL3 160; inne modele nie są gwarantowane.
