Płyta czołowa z nawiertami 3 poziome otwory metalowa Harmony XAP | XAPE303 Schneider Electric

Opis i Kluczowe Cechy

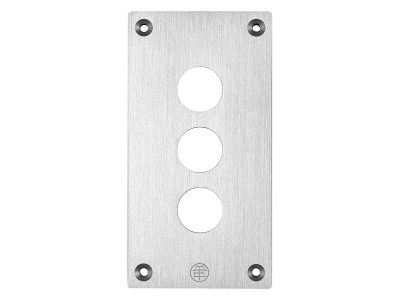

Płyta czołowa z nawiertami Schneider Electric Harmony XAP o symbolu XAPE303 to metalowa płyta do montażu podtynkowego, przeznaczona do instalacji trzech elementów sterowniczych o średnicy 22 mm (przycisków, lampek sygnalizacyjnych, przełączników). Wykonana z anodowanego stopu aluminium zapewnia odporność na uszkodzenia mechaniczne oraz działanie czynników chemicznych w trudnych warunkach przemysłowych. Dzięki stopniowi ochrony IP65/IP657 gwarantuje szczelność przed pyłem i wodą, umożliwiając pracę w środowiskach o podwyższonej wilgotności i zapyleniu.

• Materiał: anodowany stop aluminium: wysoka wytrzymałość mechaniczna i odporność na korozję oraz agresywne substancje chemiczne – wydłuża żywotność instalacji.
• 3 otwory o średnicy 22 mm: kompatybilność z wszystkimi elementami sterowniczymi serii Harmony Ø22 – montaż bez modyfikacji.
• Stopień ochrony IP65/IP657: ochrona przed pyłem i strugami wody – możliwość instalacji w strefach mycia, na maszynach i na zewnątrz.
• Szeroki zakres temperatur pracy: od -25°C do 70°C: niezawodne działanie w ekstremalnych warunkach cieplnych.
• Konstrukcja podtynkowa: estetyczny, płaski montaż w rozdzielnicach, pulpitach i panelach sterowniczych – oszczędność miejsca.

Zgodność z Normami

Płyta czołowa XAPE303 została zaprojektowana zgodnie z wymaganiami europejskimi i posiada certyfikat CE. Produkt spełnia standardy szczelności określone stopniem ochrony IP65/IP657 oraz odporność na uderzenia mechaniczne (IK). Pełną deklarację zgodności można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Płyta czołowa XAPE303 przeznaczona jest do montażu podtynkowego elementów sterujących i sygnalizacyjnych w instalacjach przemysłowych i komercyjnych. Stosowana w miejscach, gdzie wymagana jest estetyka oraz ochrona przed czynnikami zewnętrznymi.

• Panele operatorskie maszyn i urządzeń produkcyjnych.
• Pulpity sterownicze w halach przemysłowych i magazynach.
• Instalacje w strefach mokrych, np. myjnie, przemysł spożywczy.
• Systemy automatyki budynkowej – przyciski wezwań, przyciski awaryjne.

Wskazówki Montażowe

Montaż płyty czołowej oraz elementów wyposażenia (przycisków, lampek) powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Płytę mocować do podłoża (np. ściany, puszki) za pomocą wkrętów (nie dołączonych) – moment dokręcania oraz przekrój przewodów dobierać zgodnie z dokumentacją producenta. Zaleca się stosowanie uszczelek w przypadku montażu w warunkach podwyższonej wilgotności. Wszystkie otwory niewykorzystane należy zaślepić, aby zachować deklarowany stopień ochrony IP.

FAQ

• Czy płyta XAPE303 jest przeznaczona do montażu natynkowego? Nie – model XAPE303 to płyta do montażu podtynkowego. Do montażu natynkowego dostępne są inne warianty puszki Harmony XAP.
• Jaki stopień ochrony ma płyta? Według danych producenta płyta posiada stopień ochrony IP65/IP657, co oznacza odporność na pył i strugi wody. Dokładne warunki pracy należy sprawdzić w dokumentacji.
• Z jakiego materiału wykonana jest płyta? Płyta wykonana jest z anodowanego stopu aluminium – zapewnia odporność na korozję i uszkodzenia mechaniczne, a także na działanie czynników chemicznych.
