Płyta czołowa z nawiertami 2 poziome otwory metalowa Harmony XAP | XAPE302 Schneider Electric

Opis i Kluczowe Cechy

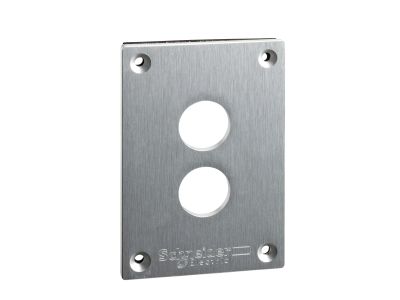

Płyta czołowa z nawiertami Schneider Electric Harmony XAPE302 to metalowy panel do montażu podtynkowego, przeznaczony do współpracy z elementami sterowniczymi i sygnalizacyjnymi o średnicy 22 mm. Wykonana z anodowanego stopu aluminium zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie czynników chemicznych. Dzięki dwóm poziomym otworom 22 mm umożliwia instalację przycisków, przełączników lub lamp sygnałowych w jednej, kompaktowej płycie. Stopień ochrony IP65/IP657 gwarantuje szczelność przed kurzem i wodą, co pozwala na zastosowanie w trudnych warunkach przemysłowych i zewnętrznych.

• Materiał – anodowany stop aluminium: wysoka odporność na korozję, uszkodzenia mechaniczne i działanie chemikaliów, co wydłuża żywotność w agresywnym środowisku.
• 2 otwory o średnicy 22 mm: umożliwiają montaż standardowych przycisków, przełączników i lamp sygnałowych Harmony – łatwa integracja z istniejącą instalacją.
• Stopień ochrony IP65/IP657: pełna ochrona przed pyłem oraz strugami wody, a także dodatkowa odporność na przypadkowe zachlapanie – idealna do zastosowań zewnętrznych i w przemyśle.
• Szeroki zakres temperatur pracy od -25°C do 70°C: niezawodne działanie w ekstremalnych warunkach termicznych, od mrozu po upał.
• Prostokątny kształt z nawiertami: łatwy montaż podtynkowy, estetyczne wykończenie panelu sterowniczego.

Zgodność z Normami

Płyta czołowa Schneider Electric Harmony XAPE302 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Została zaprojektowana do współpracy z komponentami serii Harmony 22 mm, które są zgodne z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt przeznaczony do montażu w instalacjach zgodnych z przepisami.

Zastosowanie

Płyta czołowa XAPE302 znajduje zastosowanie wszędzie tam, gdzie wymagana jest estetyczna i trwała obudowa dla przycisków sterowniczych oraz lamp sygnalizacyjnych. Sprawdzi się w warunkach przemysłowych, na zewnątrz budynków oraz w agresywnym środowisku chemicznym. Oto typowe scenariusze użycia:

• Montż paneli sterowniczych w szafach rozdzielczych i pulpitach operatorskich – 2 otwory pozwalają na umieszczenie przycisku start/stop oraz lampki sygnalizacyjnej w jednej płycie.
• Instalacja w przemyśle spożywczym, chemicznym lub petrochemicznym – anodowane aluminium odporne na działanie detergentów i substancji żrących.
• Zastosowanie na zewnątrz budynków (np. wejścia do hal, bramy, stacje uzdatniania) – stopień ochrony IP65/IP657 zabezpiecza przed deszczem i zapyleniem.
• Modernizacja istniejących rozdzielnic – wymiana plastikowych płyt na metalowe w celu zwiększenia trwałości i odporności mechanicznej.

Wskazówki Montażowe

Montaż płyty czołowej XAPE302 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Płytę montuj w podtynkowym otworze lub na szynie (jeśli przewidziano). Przekrój przewodów oraz moment dokręcania śrub mocujących dobierz zgodnie z dokumentacją techniczną producenta. Upewnij się, że uszczelnienie płyty jest prawidłowo dociśnięte, aby zachować deklarowany stopień ochrony IP. Nie przekraczaj dopuszczalnego zakresu temperatur pracy.

FAQ

• Czy płyta XAPE302 jest odporna na wodę i kurz? Tak, deklarowany stopień ochrony IP65/IP657 zapewnia ochronę przed pyłem oraz strugami wody (IP65) oraz dodatkowo przed przypadkowym zanurzeniem (IP657 według danych producenta). Płyta nadaje się do stosowania w miejscach narażonych na wilgoć i zabrudzenia.
• Z jakiego materiału wykonana jest płyta? Płyta czołowa wykonana jest z anodowanego stopu aluminium, co gwarantuje wysoką odporność na korozję, uszkodzenia mechaniczne i działanie czynników chemicznych. Jest to trwalsze rozwiązanie niż obudowy plastikowe.
• Ile otworów montażowych ma płyta i jaką mają średnicę? Płyta posiada dwa poziome otwory o średnicy 22 mm – standardowe dla komponentów serii Harmony (przyciski, przełączniki, lampki sygnalizacyjne). Otwory umożliwiają łatwą integrację z innymi elementami tej serii.
