Płyta czołowa z 1 otworem Harmony XAP | XAPE301 Schneider Electric

Opis i Kluczowe Cechy

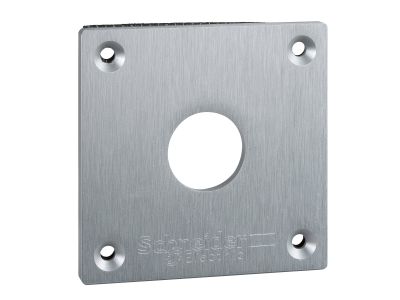

Płyta czołowa z 1 otworem Harmony XAP (symbol XAPE301) firmy Schneider Electric to kwadratowy panel wykonany z anodowanego stopu aluminium, przeznaczony do montażu podtynkowego w obudowach sterowniczych. Dzięki wycięciu o średnicy 22 mm umożliwia instalację przycisków, lamp kontrolnych, przełączników wyboru i joysticków z serii Harmony. Zastosowanie aluminium odpornego na chemikalia w połączeniu z wysoką szczelnością (IP65, IP67, IP69, IP69K) gwarantuje niezawodne działanie w ekstremalnych warunkach środowiskowych, a szeroki zakres temperatur pracy od -40°C do 70°C czyni ją uniwersalnym rozwiązaniem dla maszyn przemysłowych i instalacji zewnętrznych.

• Anodowany stop aluminium: odporność na chemikalia i korozję, co wydłuża żywotność panelu w agresywnym otoczeniu.
• Stopnie ochrony IP65 / IP67 / IP69 / IP69K: całkowita ochrona przed pyłem i strumieniami wody, w tym myciem pod wysokim ciśnieniem – idealna do przemysłu spożywczego i myjni.
• 1 otwór Ø22 mm: kompatybilność z pełną gamą jednostek sterujących i sygnalizacyjnych Harmony (przyciski, lampki, przełączniki, joysticki).
• Montaż podtynkowy: estetyczne i bezpieczne osadzenie w obudowie, brak wystających elementów zmniejszających ryzyko uszkodzeń mechanicznych.
• Zakres temperatur -40°C do 70°C: niezawodna praca w ekstremalnych warunkach, od mroźnych magazynów po gorące hale produkcyjne.
• Niebieska obudowa: zwiększa kontrast wizualny i ułatwia lokalizację elementów w słabym oświetleniu.

Zgodność z Normami

Płyta czołowa spełnia wymagania międzynarodowych standardów i certyfikacji, w tym certyfikację morską oraz stopnie ochrony IP65, IP67, IP69 i IP69K. Produkt posiada oznakowanie CE i jest zgodny z odpowiednimi dyrektywami Unii Europejskiej, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych.

Zastosowanie

Dzięki uniwersalnemu wymiarowi 22 mm i wysokiej odporności na trudne warunki, płyta czołowa XAPE301 znajduje zastosowanie w różnych gałęziach przemysłu i automatyki budynkowej.

• Montaż przycisków sterowniczych i lampek sygnalizacyjnych na maszynach w przemyśle ciężkim, spożywczym oraz chemicznym.
• Instalacja przełączników wyboru i joysticków w panelach operatorskich pracujących w środowiskach wilgotnych, zapylonych lub z ryzykiem uderzeń.
• Budowa systemów sterowania i sygnalizacji w rozdzielniach, szafach sterowniczych oraz na zewnątrz budynków (pod wiatami, w portach).
• Zastosowanie w instalacjach wymagających certyfikacji morskiej – na statkach, platformach wiertniczych i w infrastrukturze portowej.

Wskazówki Montażowe

Montaż płyty czołowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej obudowie. Panel przeznaczony jest do montażu podtynkowego – należy postępować zgodnie z dokumentacją techniczną producenta. Użyj odpowiednich narzędzi, aby nie uszkodzić powłoki anodowanej. Przekrój przewodów oraz moment dokręcania elementów mocujących dobierz według specyfikacji producenta dla konkretnych zastosowanych jednostek sterujących.

FAQ

• Czy płyta czołowa posiada podświetlenie LED? Nie, płyta czołowa XAPE301 jest elementem pasywnym (panelem montażowym) i nie jest wyposażona w źródło światła. Podświetlenie może być zapewnione przez zamontowane lampki kontrolne z serii Harmony.
• Jaki stopień ochrony oferuje płyta? Produkt charakteryzuje się stopniami ochrony IP65, IP67, IP69 oraz IP69K, co oznacza pyłoszczelność i odporność na działanie wody (w tym strumienie pod wysokim ciśnieniem i zanurzenie).
• Czy mogę montować przełączniki innych producentów w otworze 22 mm? Otwór o średnicy 22 mm jest standardem branżowym, jednak płyta została zaprojektowana specjalnie do współpracy z jednostkami sterowania i sygnalizacji Harmony Schneider Electric. W przypadku stosowania innych elementów należy sprawdzić ich wytrzymałość mechaniczną i szczelność w połączeniu z tym panelem.
