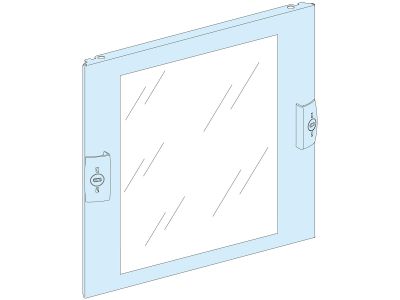

Płyta czołowa przezroczysta 450mm przedział 300mm PrismaSet | LVS03354 Schneider Electric

Opis i Kluczowe Cechy

Płyta czołowa przezroczysta o wymiarze 450 mm przeznaczona do osłony aparatury modułowej w systemie PrismaSet. Przedział 300 mm zapewnia odpowiednią przestrzeń dla modułów i osprzętu elektrycznego. Przezroczysta konstrukcja umożliwia łatwą identyfikację i diagnostykę zainstalowanych elementów, zachowując jednocześnie ochronę przed przypadkowym kontaktem z częściami pod napięciem.

• Przezroczysta osłona: Umożliwia ciągłą kontrolę stanu aparatury oraz szybką identyfikację modułów bez konieczności demontażu płyty.
• Wymiary płyty 450 mm: Kompatybilna z systemami PrismaSet, zapewnia odpowiednią przestrzeń dla aparatury modułowej o szerokości do 450 mm.
• Przedział 300 mm: Umożliwia montaż i organizację modułów o szerokości do 300 mm w jednej sekcji.
• Ochrona przed dotykiem: Zapobiega przypadkowemu kontaktowi z częściami pod napięciem, zgodnie z normami bezpieczeństwa.
• Estetyczny design: Prezentacyjna forma, która ułatwia wizualną ocenę stanu instalacji oraz estetyczne zorganizowanie szafy rozdzielczej.

Zgodność z Normami

Płyta czołowa spełnia wymagania normy PN-EN 62208 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Zapewnia ochronę zgodną z IP20, co oznacza ochronę przed dotykiem palcem i przedmiotami o średnicy powyżej 12,5 mm.

Zastosowanie

Płyta czołowa przezroczysta 450 mm PrismaSet jest dedykowana do stosowania w szafach rozdzielczych, tablicach sterowniczych oraz systemach aparatury modułowej.

• Szafy rozdzielcze niskiego napięcia – osłona aparatury modułowej (np. wyłączniki, styczniki, przekaźniki).
• Tablice sterownicze – organizacja i ochrona modułów sterujących w instalacjach przemysłowych.
• Systemy PrismaSet – kompatybilna z aparaturą modułową Schneider Electric w szafach rozdzielczych.
• Pulpity operatorskie – przezroczysta osłona umożliwiająca obserwację stanu pracy urządzeń.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Płytę mocuje się do profilu montażowego systemu PrismaSet przy użyciu odpowiednich elementów złącznych (wkrętów lub zatrzasków). Upewnić się, że wymiary modułów mieszczą się w przedziale 300 mm. Po montażu sprawdzić stabilność osłony i brak luzów, które mogłyby prowadzić do drgań podczas pracy.

FAQ

• Czy płyta przezroczysta chroni przed dotykiem? Tak, płyta zapewnia ochronę przed przypadkowym kontaktem z częściami pod napięciem, zgodnie z normą IP20 – ochrona przed dotykiem palcem i przedmiotami o średnicy powyżej 12,5 mm.
• Jaki jest maksymalny rozmiar modułu, który można zamontować w przedziale 300 mm? Przedział 300 mm umożliwia montaż modułów o szerokości nieprzekraczającej 300 mm w jednej sekcji.
• Czy płyta jest kompatybilna z innymi systemami niż PrismaSet? Płyta została zaprojektowana dla systemu PrismaSet, jednak jej uniwersalny wymiar 450 mm może być kompatybilny z innymi systemami o podobnych profilach montażowych – należy sprawdzić w dokumentacji producenta.
