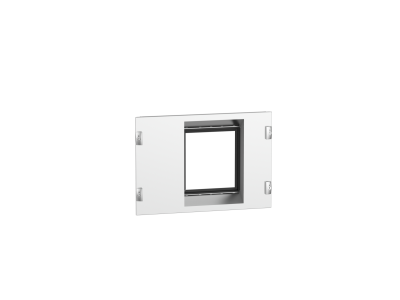

Płyta czołowa pionowa na stałe NS1600 PSet | LVS03690 Schneider Electric

Opis i Kluczowe Cechy

Płyta czołowa pionowa na stałe z serii PanelSeT P od renomowanego producenta Schneider Electric to kluczowy element systemów rozdzielczych, zaprojektowany z myślą o najwyższej precyzji i bezpieczeństwie. Produkt o numerze katalogowym LVS03690 został wyposażony w dedykowane wycięcie, które umożliwia stabilne i estetyczne zabezpieczenie urządzeń sterujących. Płyta jest w pełni kompatybilna z wyłącznikami ComPact NS630b do NS1600 w wersjach 3P oraz 4P wysuwnych, co czyni ją niezwykle uniwersalnym rozwiązaniem w zaawansowanych instalacjach elektroenergetycznych.

• Wysoka jakość wykonania: Konstrukcja z blachy stalowej poddanej obróbce elektroforetycznej oraz malowaniu proszkowemu poliestrowemu polimeryzowanemu na gorąco gwarantuje wyjątkową odporność na korozję i uszkodzenia mechaniczne.
• Estetyka i trwałość: Wykończenie w kolorze białym RAL 9003 zapewnia profesjonalny wygląd wnętrza rozdzielnicy.
• Wszechstronność sterowania: Płyta obsługuje różnorodne mechanizmy, w tym bezpośrednie przednie uchwyty obrotowe, przełączniki oraz zaawansowane mechanizmy silnikowe.
• Wymiary systemowe: Produkt o wysokości nominalnej 350 mm i szerokości 500 mm zajmuje 7 modułów w szafach o szerokości 650 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric. Płyta czołowa spełnia wymogi dyrektywy RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. Dodatkowo, jest w pełni zgodna z rozporządzeniem REACh, zapewniając najwyższy poziom ochrony zdrowia ludzkiego i środowiska przed zagrożeniami chemicznymi. Wykorzystanie technologii elektroforezy w procesie malowania gwarantuje równomierną powłokę ochronną, co jest kluczowe w profesjonalnych prefabrykacjach rozdzielnic niskiego napięcia.

Zastosowanie

Płyta czołowa LVS03690 znajduje zastosowanie w profesjonalnych systemach rozdziału energii opartych na szafach PanelSeT P. Jest idealnym rozwiązaniem dla obiektów przemysłowych, komercyjnych oraz infrastrukturalnych, gdzie wymagana jest niezawodność i przejrzystość aparatury sterującej. Dzięki kompatybilności z szerokim zakresem prądowym wyłączników ComPact (od 630b do 1600A), produkt ten pozwala na budowę elastycznych systemów zasilania, umożliwiając łatwy dostęp do elementów sterowniczych przy jednoczesnym zachowaniu odpowiedniego stopnia ochrony personelu przed dotykiem części czynnych.

Wskazówki Montażowe

Montaż płyty czołowej został zoptymalizowany pod kątem szybkości i wygody instalatora. Płyta jest przeznaczona do instalacji poziomej w szafach o szerokości 650 mm. Podczas montażu należy zwrócić uwagę na odpowiednie dopasowanie wycięcia do mechanizmu sterującego wyłącznika ComPact NS. Zaleca się stosowanie oryginalnych akcesoriów montażowych Schneider Electric, aby zapewnić pełną ciągłość elektryczną obudowy i stabilność mechaniczną. Dzięki modułowej konstrukcji (7 modułów), płyta idealnie wpisuje się w siatkę montażową systemu PanelSeT P, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy płyta pasuje do wyłączników w wersji stacjonarnej? Opis techniczny wskazuje na kompatybilność z wersją wysuwną ComPact NS630b do 1600. W przypadku wersji stacjonarnych należy zweryfikować wymiary montażowe mechanizmu sterującego.
• Jaki jest kolor płyty? Płyta jest malowana proszkowo na kolor biały o oznaczeniu RAL 9003.
• Z jakiego materiału wykonany jest produkt? Produkt wykonany jest z wysokiej jakości blachy stalowej, co zapewnia sztywność konstrukcji i trwałość przez lata eksploatacji.
• Ile modułów zajmuje płyta w szafie? Płyta zajmuje 7 modułów nominalnych, co odpowiada wysokości 350 mm.
