PŁyta czołowa MOD.3M W750 PSet | LVS03216 Schneider Electric

Opis i Kluczowe Cechy

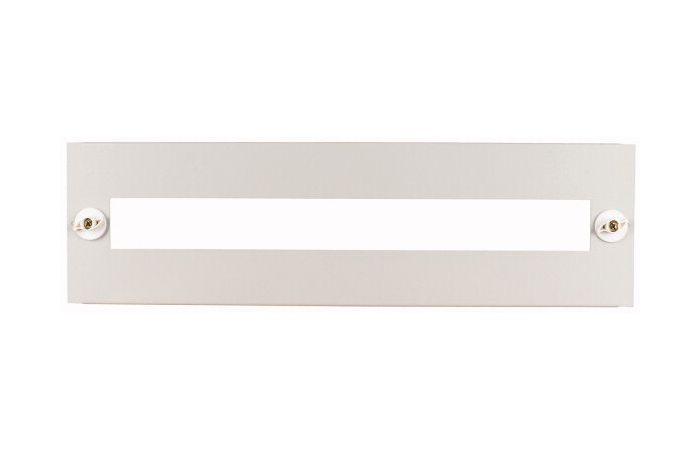

Płyta czołowa MOD.3M W750 PSet o numerze katalogowym LVS03216 to zaawansowany element osłonowy zaprojektowany przez lidera branży, firmę Schneider Electric. Produkt ten został stworzony z myślą o profesjonalnych systemach rozdziału energii, zapewniając estetyczne i bezpieczne wykończenie rozdzielnic niskiego napięcia. Płyta charakteryzuje się szerokością 800 mm oraz wysokością 150 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy. Kluczową cechą techniczną jest możliwość montażu aż 72 modułów o szerokości 9 mm w jednym rzędzie, co przekłada się na wysoką gęstość upakowania aparatury modułowej przy zachowaniu pełnej przejrzystości instalacji.

• Materiał i trwałość: Wykonanie z wysokiej jakości stali gwarantuje sztywność konstrukcji oraz odporność na uszkodzenia mechaniczne.
• Estetyka: Wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z nowoczesnymi systemami rozdzielczymi.
• Kompatybilność: Pełna integracja z systemami PrismaSeT G oraz PrismaSeT P o szerokości 850 mm.
• Ekologia: Produkt posiada certyfikat Green Premium, co potwierdza minimalny wpływ na środowisko naturalne i zgodność z dyrektywami RoHS oraz REACH.

Zgodność z Normami

Płyta czołowa LVS03216 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskiego napięcia. Jako element systemu PrismaSeT, wspiera realizację instalacji zgodnych z normą IEC 61439-1 & 2, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego oraz ochrony przed dotykiem bezpośrednim części czynnych. Wykorzystanie oryginalnych komponentów Schneider Electric pozwala prefabrykatorom na wystawienie deklaracji zgodności CE dla gotowej rozdzielnicy bez konieczności przeprowadzania dodatkowych, kosztownych badań typu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych w budynkach biurowych i użyteczności publicznej.
• Systemów sterowania i automatyki w zakładach produkcyjnych, gdzie wymagana jest wysoka niezawodność.
• Modernizacji istniejących systemów Prisma, dzięki pełnej kompatybilności z nową serią PrismaSeT.
• Instalacji wymagających przejrzystego opisu i łatwego dostępu do dźwigni aparatów modułowych (wyłączników nadprądowych, różnicowoprądowych czy ograniczników przepięć).

Wskazówki Montażowe

Montaż płyty czołowej LVS03216 jest intuicyjny i szybki dzięki systemowi dedykowanych mocowań PrismaSeT. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płytę należy osadzić na wspornikach ramy rozdzielnicy, upewniając się, że wycięcie modułowe pokrywa się z dźwigniami zainstalowanej aparatury na szynie DIN.
• Moment dokręcania: Śruby mocujące powinny być dokręcone z odpowiednią siłą, aby zapewnić ciągłość elektryczną obudowy (uziemienie) oraz stabilność mechaniczną.
• Organizacja kabli: Przed zamontowaniem płyty warto upewnić się, że przewody są odpowiednio ułożone w korytach grzebieniowych, aby nie kolidowały z tylną częścią osłony.
• Personalizacja: Wolne miejsca modułowe należy zabezpieczyć dedykowanymi zaślepkami, aby utrzymać wymagany stopień ochrony IP.

FAQ

1. Czy płyta LVS03216 pasuje do starszych rozdzielnic Prisma G?
Tak, produkt jest w pełni kompatybilny z systemem Prisma G, co pozwala na łatwą wymianę elementów lub rozbudowę istniejących rozdzielnic.

2. Ile modułów 18mm (1P) można zmieścić w tej płycie?
Płyta jest przystosowana do 72 modułów 9mm, co w standardzie 18mm odpowiada 36 pełnym modułom w jednym rzędzie.

3. Co oznacza etykieta Green Premium przy tym produkcie?
Jest to gwarancja Schneider Electric, że produkt został wytworzony w sposób zrównoważony, posiada pełną dokumentację dotyczącą profilu środowiskowego (PEP) oraz instrukcje dotyczące utylizacji po zakończeniu cyklu życia (EoLI).
