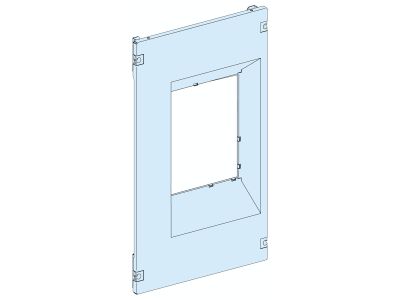

Płyta czołowa do pionowego na stałe NS1600 3-4P W400 PSet | LVS03697 Schneider Electric

Opis i Kluczowe Cechy

Płyta czołowa NS1600 3-4P W400 PSet to element dedykowany do pionowego montażu na stałe w szafach PanelSeT. Zaprojektowana do współpracy z zabezpieczeniami ComPacT NS630b do NS1600 w układzie 3- lub 4-biegunowym, zapewnia stabilne i estetyczne zamocowanie urządzeń sterujących. Wykonana z blachy stalowej pokrytej elektroforetycznie i powłoką proszkową poliestrową, charakteryzuje się wysoką odpornością na korozję i czynniki środowiskowe. Kolor biały RAL9003 wyróżnia się w instalacjach przemysłowych i energetycznych.

• Kompatybilność z ComPacT NS630b do NS1600: Umożliwia montaż zabezpieczeń w układzie 3- lub 4-biegunowym w obudowach o szerokości 400 mm.
• Elastyczność instalacji: Obsługuje różne mechanizmy sterowania (bezpośredni uchwyt obrotowy, przełącznik, mechanizm silnikowy) – dopasowanie do wymagań aplikacji.
• Wytrzymała powłoka stalowa: Elektroforeza i powłoka proszkowa poliestrowa gwarantują odporność na korozję i długotrwałe utrzymanie walorów estetycznych.
• Wymiary 550 x 321 mm: Zapewnia odpowiednią przestrzeń montażową dla urządzeń sterujących w szafach PanelSeT.
• Kolor biały RAL9003: Jednolity design, który ułatwia identyfikację i integrację z innymi elementami instalacji.

Zgodność z Normami

Płyta czołowa spełnia wymagania dyrektyw RoHS i REACh dotyczących stosowania niebezpiecznych substancji chemicznych. Pokrycie powłokami elektroforetycznymi i proszkowymi zapewnia zgodność z normami ochrony antykorozyjnej i bezpieczeństwa materiałowego dla instalacji elektrycznych.

Zastosowanie

Płyta czołowa NS1600 3-4P W400 PSet znajduje zastosowanie w szafach PanelSeT i innych obudowach o szerokości 400 mm, gdzie wymagane jest stabilne i estetyczne zamocowanie urządzeń sterujących.

• Montaż zabezpieczeń ComPacT NS630b do NS1600 w układzie 3- lub 4-biegunowym w szafach sterowniczych.
• Instalacje przemysłowe i energetyczne – mocowanie tablic rozdzielczych z aparaturą modułową.
• Szafy PanelSeT przeznaczone do pionowego montażu na stałe w halach produkcyjnych, stacjach transformatorowych i budynkach użyteczności publicznej.
• Systemy automatyki i sterowania – elastyczne dostosowanie do różnych mechanizmów sterujących.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac upewnij się, że szafa PanelSeT jest pozbawiona napięcia i odpowiednio przygotowana. Płytę należy zamocować w dedykowanych prowadnicach obudowy, zachowując odpowiednie wymiary (550 x 321 mm). Mechanizmy sterujące (uchwyt obrotowy, przełącznik, mechanizm silnikowy) montować zgodnie z dokumentacją techniczną urządzenia. Wszystkie połączenia elektryczne powinny być wykonane przez uprawnionego elektryka z zachowaniem wymaganych norm bezpieczeństwa.

FAQ

• Czy płyta czołowa jest kompatybilna z innymi seriami zabezpieczeń poza ComPacT NS? Płyta została zaprojektowana do współpracy z zabezpieczeniami ComPacT NS630b do NS1600. Przed montażem innych urządzeń zaleca się sprawdzenie zgodności w dokumentacji technicznej.
• Jakie mechanizmy sterowania obsługuje płyta? Płyta czołowa jest przystosowana do montażu bezpośredniego uchwytu obrotowego, przełącznika oraz mechanizmu silnikowego – w zależności od wymagań aplikacji.
• Jaka jest maksymalna liczba biegunów, którą obsługuje płyta? Płyta czołowa NS1600 3-4P W400 PSet przeznaczona jest do montażu zabezpieczeń w układzie 3- lub 4-biegunowym.
