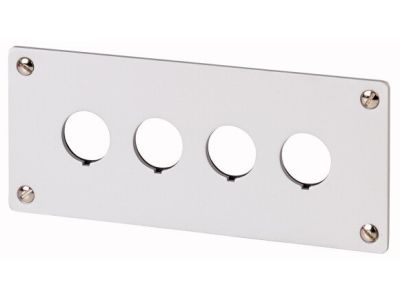

Płyta czołowa do montażu podtynkowego 4-otworowa, M22-E4 RMQ-Titan | 216545 Eaton

Alternatywny kod produktu: M22-E4

Opis i Kluczowe Cechy

Płyta czołowa do montażu podtynkowego oznaczona symbolem 216545, model M22-E4, jest elementem systemu aparatury sterująco-sygnalizacyjnej RMQ-Titan. Wyposażona w cztery otwory montażowe, umożliwia instalację przycisków, przełączników oraz lamp sygnalizacyjnych w rozdzielnicach i panelach operatorskich. Dzięki przynależności do serii RMQ-Titan zapewnia wysoki stopień ochrony oraz odporność mechaniczną w wymagających środowiskach przemysłowych.

• 4 otwory montażowe: umożliwiają jednoczesne osadzenie czterech elementów sterowniczych, co zwiększa gęstość panelu operatorskiego bez konieczności stosowania dodatkowych adapterów.
• Montaż podtynkowy: płyta czołowa przeznaczona jest do wpuszczenia w obudowę rozdzielnicy lub panelu, co zapewnia estetyczny wygląd i ochronę przed przypadkowym uszkodzeniem.
• Kompatybilność z serią RMQ-Titan: dedykowana do aparatury o wysokiej odporności na udary, wibracje i ścieranie, co gwarantuje długotrwałą pracę w trudnych warunkach przemysłowych.
• Wysoki stopień ochrony w systemie: w połączeniu z elementami serii RMQ-Titan pozwala osiągnąć klasę szczelności IP67 oraz IP69K, zabezpieczając przed pyłem, strumieniami wody i myciem wysokociśnieniowym.
• Zintegrowany układ połączeń ochronnych: konstrukcja płyty wspiera bezpieczeństwo eksploatacji poprzez łatwe uziemienie i ochronę przed porażeniem w całym systemie RMQ-Titan.

Zgodność z Normami

Płyta czołowa M22-E4 jest elementem systemu RMQ-Titan, który projektowany jest zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Szczegółowe dane dotyczące norm dla poszczególnych elementów sterowniczych (np. IEC/EN 60947-5-1) należy sprawdzić w dokumentacji konkretnych przycisków, przełączników lub lamp sygnalizacyjnych montowanych w płycie.

Zastosowanie

Płyta czołowa 4-otworowa M22-E4 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest estetyczna i funkcjonalna powierzchnia nośna dla aparatury sterowniczej i sygnalizacyjnej. Dzięki montażowi podtynkowemu idealnie sprawdza się w nowoczesnych panelach operatorskich i szafach rozdzielczych.

• Sterowanie odbiornikami w maszynach i urządzeniach przemysłowych – umożliwia wygodne umieszczenie przycisków START/STOP oraz przełączników trybu pracy.
• Impulsy do styczników, przekaźników lub sterowników PLC – płyta pozwala na montaż elementów wysyłających sygnały sterujące z pulpitu operatora.
• Sygnalizacja stanów pracy – możliwość zamontowania lamp LED lub innych wskaźników w bezpośrednim polu widzenia obsługi.
• Automatyka budynkowa i tablice rozdzielcze – stosowana w halach produkcyjnych, magazynach, stacjach uzdatniania wody oraz innych obiektach wymagających odpornej, szczelnej aparatury.

Wskazówki Montażowe

Montaż płyty czołowej M22-E4 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwody są wyłączone. Płyta przeznaczona jest do montażu podtynkowego w obudowach lub panelach operatorskich – nie montuje się jej bezpośrednio na szynie TH35. W przypadku instalacji z elementami RMQ-Titan należy przestrzegać momentów dokręcania oraz przekrojów przewodów podanych w dokumentacji producenta dla konkretnych przycisków, przełączników lub lamp. Zachowanie szczelności IP67/IP69K wymaga dodatkowego zastosowania odpowiednich uszczelek i dławików w obudowie.

FAQ

• Ile elementów sterowniczych można zamontować w jednej płycie? Płyta czołowa M22-E4 posiada cztery otwory montażowe, co pozwala na jednoczesne osadzenie czterech przycisków, przełączników lub lamp sygnalizacyjnych z serii RMQ-Titan.
• Czy płyta jest kompatybilna z elementami innych serii? Płyta zaprojektowana jest wyłącznie do współpracy z aparaturą serii RMQ-Titan. Użycie elementów innych producentów może skutkować utratą gwarancji oraz obniżeniem stopnia ochrony.
• Jaki stopień ochrony ma sama płyta czołowa? Producent nie podaje osobnego stopnia ochrony dla płyty czołowej. Jej szczelność zależy od użytych elementów RMQ-Titan oraz prawidłowego montażu w obudowie o odpowiedniej klasie IP. W systemie RMQ-Titan możliwe jest osiągnięcie IP67 oraz IP69K.
