Płyta czołowa do montażu podtynkowego 2-otworowa, M22-E2 RMQ-Titan M22 | 216543 Eaton

Alternatywny kod produktu: M22-E2

Opis i Kluczowe Cechy

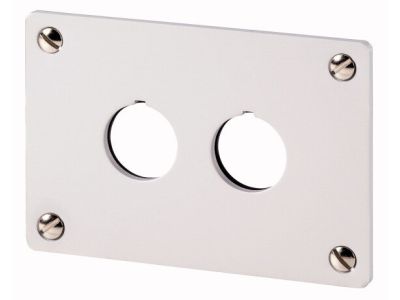

Płyta czołowa 2-otworowa M22-E2 (symbol 216543) z serii RMQ-Titan przeznaczona jest do montażu podtynkowego w panelach sterowniczych i tablicach rozdzielczych. Charakteryzuje się wysokim stopniem ochrony IP67 oraz IP69K, co gwarantuje niezawodną pracę w trudnych warunkach przemysłowych, także w strefach narażonych na strumienie wody pod wysokim ciśnieniem. Dzięki zintegrowanemu układowi połączeń ochronnych podnosi bezpieczeństwo eksploatacji całego systemu.

• Stopień ochrony IP67 / IP69K: Pełna odporność na wnikanie pyłu i wilgoci, a także na działanie strumieni gorącej wody – idealne rozwiązanie do zastosowań w przemyśle spożywczym, chemicznym i na zewnątrz.
• 2 otwory do montażu aparatów serii M22: Umożliwia zabudowę przycisków, przełączników, lampek sygnalizacyjnych lub modułów sterowniczych w kompaktowej, podtynkowej konfiguracji.
• Montaż podtynkowy: Pozwala na estetyczne wtopienie panelu w płaszczyznę obudowy, redukujące ryzyko mechanicznych uszkodzeń wystających elementów oraz ułatwiające czyszczenie.
• Odporność na udary, wibracje i ścieranie: Wytrzymała konstrukcja zapewnia długą żywotność w warunkach wibracji i przypadkowych uderzeń, np. w maszynach produkcyjnych lub pojazdach specjalnych.
• Zintegrowane połączenie ochronne (PE): Podnosi bezpieczeństwo eksploatacji poprzez trwałe i pewne uziemienie wszystkich metalowych części płyty – zgodnie z wymaganiami norm ochrony przeciwporażeniowej.

Zgodność z Normami

Produkt należy do serii RMQ-Titan, która spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Deklarowane stopnie ochrony IP67 i IP69K potwierdzają odporność na wnikanie ciał stałych i wody zgodnie z międzynarodowym standardem (IEC 60529). Płyta została zaprojektowana z zachowaniem zasad bezpieczeństwa elektrycznego, zapewniając niezawodne łącze ochronne dla podłączonych aparatów.

Zastosowanie

Płyta czołowa M22-E2 jest uniwersalnym elementem systemu RMQ-Titan, służącym do montażu sterowniczych i sygnalizacyjnych modułów w środowiskach wymagających wysokiej szczelności i odporności mechanicznej. Znajduje zastosowanie w:

• Tablicach rozdzielczych i pulpitach sterowniczych w przemyśle (hale produkcyjne, linie technologiczne).
• Obudowach maszyn i urządzeń narażonych na wilgoć, kurz oraz agresywne środki czyszczące (np. przemysł spożywczy, chemiczny).
• Instalacjach zewnętrznych i obszarach o dużym zapyleniu (oczyszczalnie, stacje paliw, porty).
• Systemach automatyki budynkowej (sterowanie wentylacją, oświetleniem zewnętrznym) w miejscach o utrudnionym dostępie.

Wskazówki Montażowe

Montaż płyty czołowej oraz zabudowa elementów aparatury może być wykonywana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające w całym obwodzie. Płyta przeznaczona jest do montażu podtynkowego – otwór montażowy w panelu musi być wykonany zgodnie z wymiarami podanymi w dokumentacji technicznej producenta. Po zamontowaniu aparatów w otworach należy sprawdzić poprawność działania połączeń ochronnych i szczelność uszczelek. Śruby montażowe dokręcać momentem zalecanym przez producenta (szczegóły w instrukcji).

FAQ

• Czy płyta czołowa M22-E2 jest kompatybilna ze wszystkimi przyciskami i lampergami serii M22? Tak, otwory są przystosowane do standardowych elementów sterowniczych i sygnalizacyjnych serii M22 (RMQ-Titan). Należy jednak upewnić się, że głębokość montażu wybranych aparatów nie przekracza dostępnego miejsca w puszce podtynkowej.
• Jaki stopień ochrony ma płyta po zamontowaniu aparatów? Osiągnięcie deklarowanego IP67 / IP69K wymaga zastosowania i prawidłowego uszczelnienia wszystkich otworów odpowiednimi elementami uszczelniającymi (dostarczanymi z aparatami). Sama płyta zapewnia klasę ochrony dla powierzchni czołowej; od strony montażu konieczne jest zachowanie szczelności obudowy.
• Czy płyta posiada fabrycznie zamontowane złącze ochronne (PE)? Płyta wyposażona jest w zintegrowany układ połączeń ochronnych (metalowy styk uziemiający). Podczas montażu należy podłączyć przewód ochronny do zacisku PE znajdującego się na płycie zgodnie z instrukcją.
