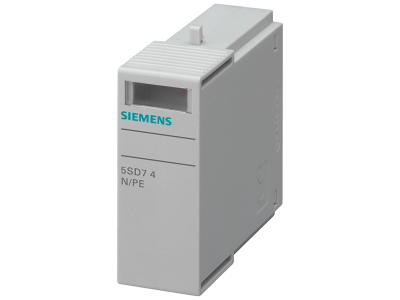

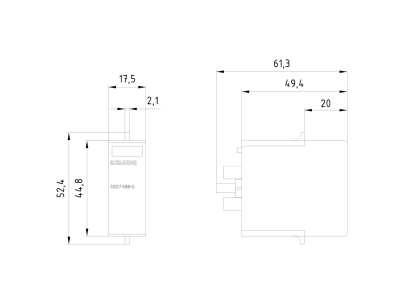

Wtyczka typu 2 N-PE klasa wymagań C, UC 260V 1-bieg. | 5SD7488-0 Siemens

Alternatywny kod produktu: 5SD74880

Opis i Kluczowe Cechy

Wtyczka ochrony przeciwprzepięciowej Siemens 5SD7488-0 to moduł wymienny przeznaczony do ochronników przepięciowych typu 2 (klasa C) w układzie N-PE. Zaprojektowana do sieci TN o napięciu trwałej pracy UC 260 V, zapewnia niezawodne odprowadzanie prądów udarowych i ograniczanie przepięć atmosferycznych oraz łączeniowych. Jednobiegunowa konstrukcja (1-bieg.) umożliwia ochronę obwodu między przewodem neutralnym a ochronnym. Dzięki modułowej budowie wtyczka może być szybko wymieniana bez konieczności demontażu całego ochronnika.

• Typ 2 (klasa C): Skuteczna ochrona przed przepięciami łączeniowymi i atmosferycznymi w instalacjach odbiorczych – ogranicza ryzyko uszkodzenia wrażliwych urządzeń elektronicznych.
• Układ N-PE: Dedykowana do sieci TN (przewód neutralny do ochrony) – zapewnia optymalne odprowadzenie energii udarowej między N a PE.
• Napięcie trwałej pracy UC 260 V: Bezpieczna praca w sieciach 230/400 V AC z odpowiednim marginesem napięciowym, bez ryzyka przedwczesnego zużycia warystora.
• Wtyczka wymienna (moduł): Beznarzędziowa wymiana przy zachowaniu ciągłości ochrony – minimalizuje przestoje i koszty serwisu.
• Kompatybilność z serią SENTRON: Pasuje do podstaw ochronników Siemens, co gwarantuje spójność systemu i łatwą rozbudowę.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami stawianymi ochronnikom przepięciowym typu 2. Posiada oznaczenie CE i spełnia standardy europejskie dla urządzeń ochrony przeciwprzepięciowej montowanych na szynie DIN.

Zastosowanie

Wtyczka 5SD7488-0 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach obiektów mieszkalnych, komercyjnych oraz lekkiego przemysłu, gdzie wymagana jest ochrona przed przepięciami w sieci TN.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach z siecią TN-S lub TN-C-S.
• Zabezpieczenie sterowników PLC, systemów alarmowych i automatyki budynkowej przed przepięciami indukowanymi.
• Stosowanie jako element wymienny w istniejących ochronnikach przepięciowych Siemens SENTRON – szybka regeneracja po zadziałaniu.
• Ochrona urządzeń RTV, AGD i sprzętu komputerowego przed skutkami wyładowań atmosferycznych w rozdzielnicach mieszkaniowych.

Wskazówki Montażowe

Montaż i wymiana wtyczki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Wtyczkę należy osadzić w odpowiedniej podstawie ochronnika zamontowanej na szynie TH35 (DIN). Moment dokręcania przewodów oraz przekrój żył należy dobrać według dokumentacji producenta instalacji. Po wymianie sprawdzić wskaźnik uszkodzenia na module.

FAQ

• Czy wtyczka 5SD7488-0 nadaje się do sieci TT? Nie, jest przeznaczona wyłącznie do sieci TN (układ N-PE). W sieci TT wymagany jest ochronnik typu 2 w układzie L-N oraz L-PE.
• Jaki stopień ochrony IP ma ten moduł? Jako element montowany wewnątrz rozdzielnicy, wtyczka posiada zazwyczaj ochronę IP20, co jest standardem dla aparatury modułowej. Szczegółowe dane znajdują się w karcie katalogowej podstawy.
• Jak sprawdzić, czy wtyczka jest uszkodzona? Moduł wyposażony jest w optyczny wskaźnik stanu (zielony/ czerwony) – w razie przepalenia warystora wskaźnik zmienia kolor na czerwony, co sygnalizuje konieczność wymiany. Wymiany należy dokonać przy odłączonym napięciu.
