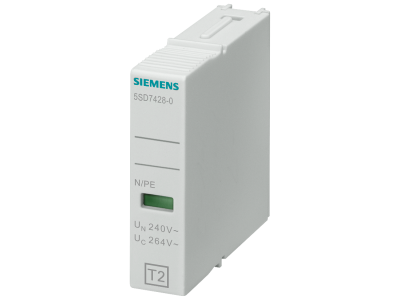

Wtyczka typu 2 N-PE klasa wymagań C, UC 260V 1-bieg., wąska konstrukcja | 5SD7428-0 Siemens

Alternatywny kod produktu: 5SD74280

Opis i Kluczowe Cechy

Wtyczka typu 2 N-PE klasy wymagań C o symbolu 5SD7428-0 firmy Siemens to wymienny moduł ochrony przeciwprzepięciowej przeznaczony do pracy w instalacjach elektrycznych. Dzięki napięciu trwałemu UC 260V skutecznie odprowadza przepięcia doziemne w sieciach TN-S i TT. Wąska konstrukcja (1 moduł) minimalizuje zajmowaną przestrzeń w rozdzielnicy, ułatwiając rozbudowę i modernizację układu.

• Typ 2 / klasa wymagań C: zapewnia ochronę przed przepięciami łączeniowymi i atmosferycznymi o średniej energii, chroniąc wrażliwe urządzenia końcowe.
• Tryb N-PE: dedykowany do ochrony między przewodem neutralnym a ochronnym, eliminując przepięcia w torze N-PE.
• Napięcie trwałe UC 260V: gwarantuje bezpieczną pracę w sieciach o napięciu fazowym 230V, bez ryzyka przegrzania lub degradacji elementów SPD.

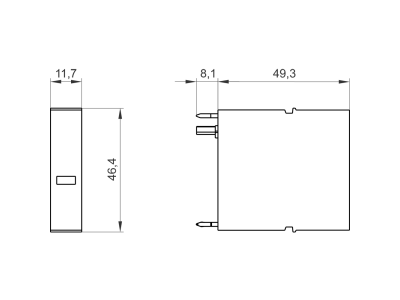

• Wąska konstrukcja (1 moduł): oszczędza miejsce na szynie DIN w rozdzielnicy, ułatwiając instalację dodatkowych aparatów.
• Kompatybilność z serią SENTRON: pasuje do podstaw ochronników przepięć Siemens, co pozwala na łatwą wymianę bez demontażu całego ogranicznika.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć (SPD) oraz posiada certyfikację CE. Został zaprojektowany i przebadany zgodnie z obowiązującymi standardami ochrony odgromowej i przeciwprzepięciowej, co potwierdza jego niezawodność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wtyczka 5SD7428-0 znajduje zastosowanie w sieciach TN-S i TT, gdzie wymagana jest ochrona przed przepięciami w trybie N-PE. Stanowi element wymienny w systemach SPD drugiego stopnia, pozwalający na szybką regenerację ochrony bez ingerencji w okablowanie podstawy.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i użyteczności publicznej
• Modernizacja istniejących instalacji – wymiana zużytej wtyczki bez demontażu podstawy
• Systemy automatyki budynkowej, gdzie niezawodna ochrona przeciwprzepięciowa jest krytyczna dla sterowników PLC i czujników
• Infrastruktura przemysłowa (linie produkcyjne, szafy sterownicze) wymagająca kompaktowych rozwiązań SPD

Wskazówki Montażowe

Montaż i wymianę wtyczki może wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz zabezpiecz przed przypadkowym załączeniem. Wtyczkę osadza się w odpowiedniej podstawie SPD zamontowanej na szynie TH35 (DIN). Nie wymaga narzędzi – wystarczy wcisnąć moduł do oporu aż do zatrzaśnięcia. Do demontażu używa się dźwigni zwalniającej (jeśli występuje) lub delikatnie podważa zatrzaski. Przekrój przewodów i moment dokręcania zacisków (w podstawie) należy dobrać zgodnie z dokumentacją techniczną producenta podstawy. Po montażu sprawdź wskazanie stanu (jeśli podstawa posiada wskaźnik).

FAQ

• Czy wtyczka 5SD7428-0 jest podświetlana lub posiada sygnalizację LED? W dostarczonych danych nie ma informacji o podświetleniu ani wbudowanym wskaźniku. Stan sprawności wtyczki można ocenić na podstawie wskaźnika optycznego w podstawie SPD (jeśli jest wyposażona).
• Jaki stopień ochrony IP ma ta wtyczka? Ograniczniki przepięć montowane wewnątrz rozdzielnic mają zazwyczaj stopień ochrony IP20 dla części przednich (bez styku z czynnikami zewnętrznymi). Dokładna wartość dla wtyczki może być podana w dokumentacji podstawy – zalecamy weryfikację.
• Czy wtyczkę można stosować jako samodzielny ochronnik, bez podstawy? Nie. 5SD7428-0 jest elementem wymiennym (wkładką) przeznaczonym do współpracy z dedykowaną podstawą SPD Siemens serii SENTRON (np. 5SD7…). Montaż bez podstawy uniemożliwia prawidłowe podłączenie i ochronę przeciwprzepięciową.
