Wtyczka typu 1 N-PE klasa wymagań B, UC 350V 1-bieg. do ochronników kombi | 5SD7418-0 Siemens

Alternatywny kod produktu: 5SD74180

Opis i Kluczowe Cechy

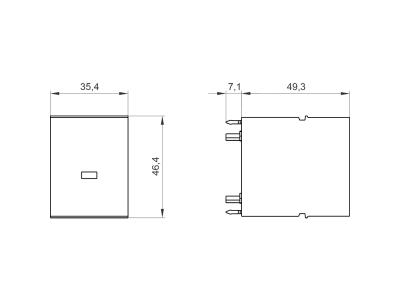

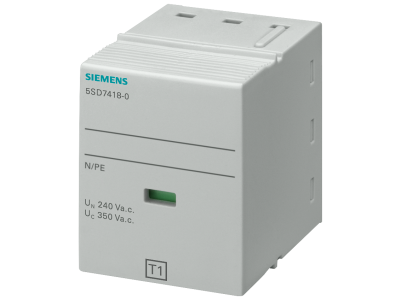

Wtyczka ochronna typu 1 N-PE firmy Siemens (symbol 5SD7418-0) to dedykowany element systemu ochrony przeciwprzepięciowej SENTRON, przeznaczony do ochronników kombinowanych. Zaprojektowana dla napięcia trwałej pracy Uc 350 V i klasy wymagań B, zajmuje 1 moduł na szynie DIN. Zapewnia skuteczną ochronę instalacji elektrycznej przed skutkami bezpośrednich uderzeń pioruna oraz przepięć atmosferycznych i łączeniowych.

• Typ 1 N-PE (ochrona odgromowa): Odprowadza prąd piorunowy między przewodem neutralnym a uziemieniem, chroniąc instalację przed najgroźniejszymi przepięciami w strefie 0A/0B.
• Napięcie trwałej pracy Uc 350 V: Gwarantuje bezpieczną pracę w sieciach TN-S 230/400 V, bez ryzyka przedwczesnego zużycia warystora.
• Kompaktowa budowa (1 moduł): Oszczędza miejsce w rozdzielnicy, umożliwiając gęstsze upakowanie aparatury przy zachowaniu pełnej ochrony.
• Styk zdalnej sygnalizacji: Umożliwia monitorowanie stanu ochronnika z poziomu systemu nadzoru, co ułatwia szybką diagnostykę i wymianę.
• Beznarzędziowe zdejmowanie z szyny TH35: Przyspiesza montaż i serwis – wtyczkę można zdjąć bez użycia narzędzi, co skraca czas przestoju instalacji.

Zgodność z Normami

Wtyczka 5SD7418-0 została zaprojektowana zgodnie z obowiązującymi normami europejskimi dotyczącymi ochrony przeciwprzepięciowej. Posiada certyfikat CE i jest przystosowana do pracy w systemach niskiego napięcia. Konkretne parametry prądowe oraz klasa testowa są zgodne z wymaganiami norm serii IEC 61643 (PN-EN 61643) dla urządzeń typu 1 – szczegółowe wartości należy sprawdzić w dokumentacji technicznej ochronnika kombinowanego, do którego wtyczka jest dedykowana.

Zastosowanie

Wtyczka typu 1 N-PE znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed bezpośrednimi wyładowaniami atmosferycznymi – zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych. Idealnie sprawdza się jako element wymienny w ochronnikach kombinowanych Siemens serii 5SD7.

• Ochrona głównych rozdzielnic budynków przed przepięciami odgromowymi w sieci TN-S.
• Zastosowanie w instalacjach fotowoltaicznych, gdzie wymagana jest ochrona pomiędzy biegunem ujemnym a uziemieniem (w wariantach konstrukcyjnych).
• Wymiana zużytej lub uszkodzonej wtyczki w istniejącym ochronniku kombinowanym – bez konieczności demontażu całego urządzenia.
• Zabezpieczenie linii technologicznych i sterowniczych w strefach zagrożonych wyładowaniami.

Wskazówki Montażowe

Montaż i wymianę wtyczki 5SD7418-0 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i uziemieniu instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed instalacją należy sprawdzić kompatybilność z podstawą ochronnika kombinowanego. Nie stosować w sieciach IT lub TT bez odpowiedniego układu sieci. Dokumentacja producenta określa szczegółowe warunki pracy, w tym moment dokręcania zacisków oraz przekrój przewodów – należy jej bezwzględnie przestrzegać.

FAQ

• Czy wtyczka 5SD7418-0 ma wbudowaną sygnalizację optyczną stanu? Tak, wtyczka jest wyposażona w styk zdalnej sygnalizacji, który współpracuje z modułem wskaźnika w podstawie ochronnika. Samoczynne zadziałanie ochronnika sygnalizowane jest również mechanicznie – szczegóły w instrukcji urządzenia.
• Jaki jest stopień ochrony IP tego urządzenia? W danych producenta nie określono stopnia IP dla samej wtyczki. W typowej zabudowie w rozdzielnicy wnękowej przyjmuje się IP20. Zalecamy montaż w suchych pomieszczeniach.
• Czy wtyczka nadaje się do ochrony w sieci TN-C? Nie, wtyczka typu N-PE jest dedykowana do sieci TN-S, w której przewód neutralny N i ochronny PE są rozdzielone. W sieci TN-C (PEN) należy stosować wtyczki typu 1 L-PE lub inne odpowiednie rozwiązania.
