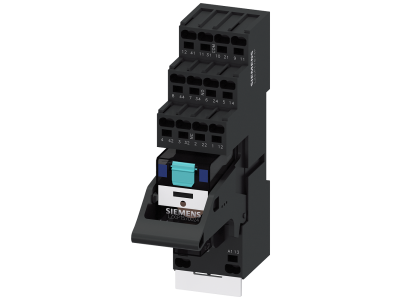

Przekaźnik wtykowy kompletne urządzenie DC24V, 4 zestyki przełączne moduł LED czerwony z podstawą | LZS:PT5D5L24 Siemens

Alternatywny kod produktu: LZS:PT5D5L24

Opis i Kluczowe Cechy

Przekaźnik wtykowy kompletne urządzenie z serii Siemens SIRIUS LZS, oznaczony symbolem LZS:PT5D5L24, to profesjonalne rozwiązanie do separacji elektrycznej, powielania sygnałów i przełączania małych obciążeń. Wyposażony w cztery zestyki przełączne (4PDT) z twardymi złoconymi stykami, cewkę DC 24 V oraz wbudowany moduł LED czerwony sygnalizujący załączenie. Dzięki zaciskom sprężynowym Push-in montaż i okablowanie odbywa się bez użycia narzędzi, co skraca czas instalacji i zapewnia odporność na wibracje. Podstawa w zestawie umożliwia szybki montaż na szynie DIN TH35.

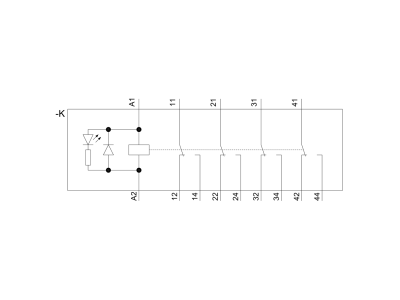

• 4 zestyki przełączne (4PDT): Umożliwiają przełączanie czterech niezależnych obwodów, idealne do sterowania wieloma odbiornikami lub powielania sygnałów sterujących.
• Cewka DC 24 V: Napięcie sterujące 24 V DC jest kompatybilne z typowymi układami automatyki, sterownikami PLC i zasilaczami przemysłowymi.
• Twarde złocone styki: Zapewniają niezawodny styk przy małych obciążeniach i niskich napięciach, minimalizując rezystancję przejścia i ryzyko korozji.
• Zaciski Push-in: Okablowanie bez użycia narzędzi – szybkie, bezpieczne połączenie przewodów odporne na wibracje i rozłączenie.
• Moduł LED czerwony wbudowany w podstawę: Wyraźna sygnalizacja optyczna stanu załączenia przekaźnika ułatwia szybką diagnostykę i serwis.

Zgodność z Normami

Przekaźnik testowany zgodnie z trybami AC-15 i DC-13, co potwierdza jego zdolność załączania i wyłączania obciążeń indukcyjnych oraz rezystancyjnych. Produkt posiada certyfikat CE i jest zgodny z obowiązującymi normami europejskimi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik wtykowy LZS:PT5D5L24 znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, szczególnie tam, gdzie wymagana jest separacja galwaniczna i niezawodne przełączanie sygnałów sterujących.

• Separacja elektryczna między obwodami sterowania a obciążeniem, ochrona wrażliwych wejść PLC i sterowników.
• Powielanie styku – jedno źródło sygnału sterującego może być podawane na kilka odbiorników (np. styczniki, przekaźniki, sygnalizatory).
• Przełączanie potencjałów i małych obciążeń (czujniki, sygnalizacja, układy niskonapięciowe).
• Współpraca ze sterownikami programowalnymi (PLC), systemami automatyki budynkowej (BMS) oraz panelami operatorskimi.

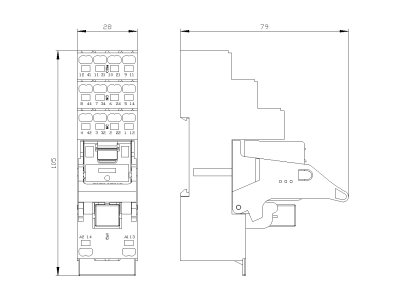

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (świadectwo kwalifikacyjne). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie całego układu. Przekaźnik montuje się na szynie DIN TH35 (podstawa wyposażona w zatrzask). Zaciski Push-in umożliwiają podłączenie przewodów poprzez wsunięcie ich do otworu aż do zatrzaśnięcia – nie wymagają użycia narzędzi ani dokręcania. Przekrój przewodów dobrać zgodnie z dokumentacją producenta oraz prądem obciążenia. W przypadku stosowania w systemach z dużymi wibracjami zaleca się dodatkowe zabezpieczenie przewodów. Po zakończeniu montażu sprawdzić poprawność połączeń.

FAQ

• Czy moduł LED jest wymienny? Moduł LED jest zintegrowany w podstawie i nie przewidziano jego wymiany. Sygnalizuje załączenie cewki kolorem czerwonym, ułatwiając diagnostykę.
• Jaki jest stopień ochrony przekaźnika? Dokładny stopień ochrony IP nie został podany w danych katalogowych. Urządzenie przeznaczone jest do montażu w rozdzielnicach i szafach sterowniczych – typowo w strefach o suchym środowisku (IP20 dla aparatury modułowej).
• Czy styki przekaźnika nadają się do przełączania obciążeń AC i DC? Tak, przekaźnik testowano w trybie AC-15 (obciążenia indukcyjne AC) oraz DC-13 (obciążenia indukcyjne DC), co potwierdza zdolność do łączenia zarówno prądu przemiennego, jak i stałego przy odpowiednich parametrach.
