Wtyczka T1/T2, N-PE, napięcie znamionowe UN 240V AC UC 264V AC, IIMP 50kA | 5SD7418-2 Siemens

Alternatywny kod produktu: 5SD74182

Opis i Kluczowe Cechy

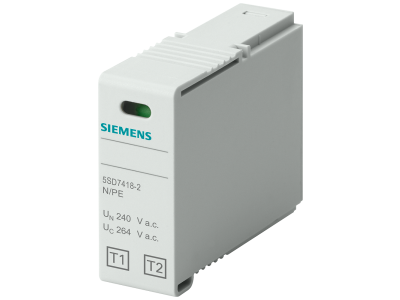

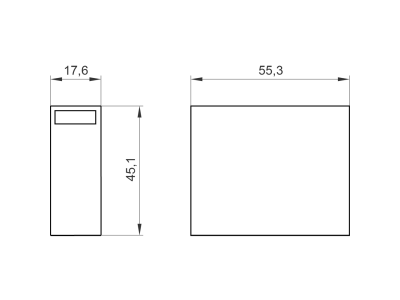

Wtyczka ochrony przeciwprzepięciowej Siemens 5SD7418-2 to komponent serii SENTRON przeznaczony do instalacji elektrycznych niskiego napięcia. Urządzenie typu T1/T2 w konfiguracji N-PE zapewnia ochronę zarówno przed skutkami bezpośredniego wyładowania piorunowego, jak i przepięciami łączeniowymi. Prąd udarowy 50 kA gwarantuje wysoką odporność na ekstremalne przepięcia, a napięcie znamionowe 240 V AC (maksymalne ciągłe 264 V AC) czyni je odpowiednim dla standardowych sieci elektroenergetycznych. Umożliwia beznarzędziowy demontaż z szyny montażowej i wyposażone jest w wyraźne wskazania stanu pracy.

• Typ T1/T2 (kombinowany): Zapewnia ochronę w dwóch stopniach – absorbuje energię wyładowania piorunowego oraz tłumi przepięcia łączeniowe, eliminując konieczność stosowania oddzielnych ograniczników.
• Prąd udarowy 50 kA (IIMP): Odporność na bardzo wysokie prądy udarowe umożliwia bezpieczne rozładowanie energii wyładowania atmosferycznego bez ryzyka uszkodzenia urządzenia.
• Napięcie znamionowe UN 240 V AC / UC 264 V AC: Dedykowane do pracy w sieciach 230/400 V, utrzymuje ciągłą ochronę przy dopuszczalnym wzroście napięcia do 264 V.
• Konfiguracja N-PE: Chroni przewód neutralny i ochronny (PEN) przed przepięciami w układach TN-S i TN-C-S, co jest kluczowe dla bezpieczeństwa instalacji.
• Beznarzędziowy demontaż z szyny TH35: Przyspiesza wymianę w przypadku degradacji warystora – wystarczy nacisnąć zatrzask, aby zdjąć moduł z szyny DIN.

Zgodność z Normami

Wtyczka ochrony przeciwprzepięciowej Siemens 5SD7418-2 spełnia wymagania europejskich norm dotyczących urządzeń ochrony przeciwprzepięciowej (SPD). Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Jego konstrukcja oparta jest na standardzie DIN, co gwarantuje kompatybilność z systemami instalacyjnymi stosowanymi w Europie.

Zastosowanie

Ogranicznik przepięć Siemens 5SD7418-2 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych, gdzie wymagana jest ochrona przed przepięciami pochodzenia atmosferycznego i łączeniowego.

• Ochrona przed przepięciami piorunowymi w instalacjach odgromowych zewnętrznych (LPS) – jako element układu T1.
• Zabezpieczenie wrażliwych odbiorników (np. sprzęt IT, automatyka budynkowa) przed przepięciami łączeniowymi – jako element układu T2.
• Montaż w rozdzielnicach głównych i piętrowych w układach sieci TN-S, TN-C-S oraz TT.
• Współpraca z innymi ogranicznikami serii SENTRON w celu stworzenia skoordynowanej ochrony przeciwprzepięciowej (kaskada T1+T2+T3).

Wskazówki Montażowe

Montaż wtyczki ochrony przeciwprzepięciowej Siemens 5SD7418-2 może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy zamykanej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i wymaganiami normy instalacyjnej, uwzględniając prąd zwarciowy w miejscu montażu. Moment dokręcania zacisków oraz zalecany moment dokręcania znajdują się w dokumentacji technicznej producenta. Po zamontowaniu sprawdź wskazanie stanu (zielone – sprawny, czerwone – uszkodzony). Pamiętaj o zachowaniu bezpiecznej odległości od innych elementów instalacji.

FAQ

• Czy wtyczka 5SD7418-2 może być stosowana jako samodzielna ochrona odgromowa? Tak – typ T1/T2 pozwala na pracę zarówno jako podstawowy ogranicznik prądów piorunowych (T1), jak i dodatkowy ogranicznik przepięć łączeniowych (T2). W zależności od klasy LPS może wymagać koordynacji z innymi urządzeniami.
• Jaki jest stopień ochrony IP tego modelu? Producent nie podaje w danych katalogowych wartości IP dla samej wtyczki. Stopień ochrony całej rozdzielnicy, w której jest zamontowana, powinien być zgodny z wymaganiami projektu instalacji (zwykle min. IP30 w suchych pomieszczeniach).
• Jak sprawdzić, czy warystor jest uszkodzony? Urządzenie wyposażone jest w mechaniczne wskazanie stanu: okienko zielone oznacza prawidłową pracę, czerwone sygnalizuje konieczność wymiany wtyczki. Dodatkowo dostępny jest styk zdalnej sygnalizacji (opcjonalny – nie wchodzi w skład podstawowej wersji).
