Wtyczka T1/T2, L-N, napięcie znamionowe UN 240V AC UC 335V AC, IIMP 12,5kA | 5SD7418-3 Siemens

Alternatywny kod produktu: 5SD74183

Opis i Kluczowe Cechy

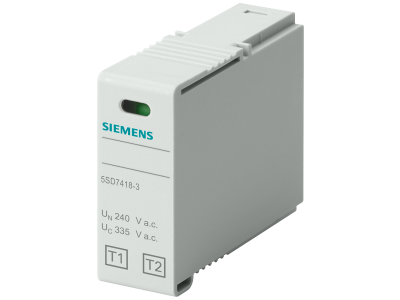

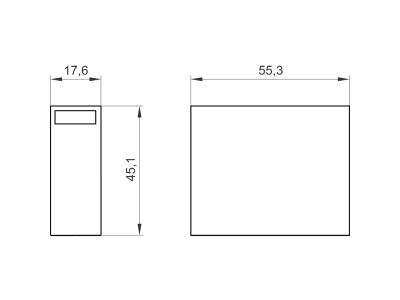

Wtyczka ochrony przeciwprzepięciowej Siemens 5SD7418‑3 to wymienna wtyczka typu T1/T2 przeznaczona do montażu w odpowiedniej podstawie (moduł ochronny). Dedykowana konfiguracji L‑N (między fazą a przewodem neutralnym) zapewnia ochronę instalacji przed przepięciami pochodzącymi od wyładowań atmosferycznych oraz operacji łączeniowych. Urządzenie charakteryzuje się napięciem znamionowym UN 240 V AC, napięciem ciągłym UC 335 V AC oraz prądem udarowym IIMP 12,5 kA, co gwarantuje wysoką odporność na przepięcia w typowych sieciach niskiego napięcia.

• IIMP 12,5 kA (prąd udarowy): Skuteczna ochrona przed bezpośrednimi i pośrednimi wyładowaniami piorunowymi, zapobiegająca uszkodzeniom wrażliwych odbiorników.
• UN 240 V AC / UC 335 V AC: Dopasowanie do standardowych sieci 230/400 V AC oraz praca ciągła przy napięciu do 335 V AC bez ryzyka przegrzania lub degradacji warystora.
• Typ T1/T2 (kombinowany ogranicznik przepięć): Łączy funkcję ochrony odgromowej (T1) z ochroną przed przepięciami łączeniowymi (T2), co eliminuje potrzebę stosowania dwóch oddzielnych urządzeń.
• Konfiguracja L‑N: Ochrona dedykowana dla obwodów jednofazowych – montowana między fazą a neutralnym, optymalna dla rozdzielnic głównych i podrzędnych.
• Wtyczka wymienna (modułowa): Umożliwia szybką wymianę uszkodzonego elementu bez demontażu całej podstawy, co skraca czas przestoju instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących urządzeń ochrony przeciwprzepięciowej (IEC/EN) oraz posiada certyfikat CE. Zastosowano w nim materiały gwarantujące bezpieczeństwo w standardowych warunkach eksploatacji. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wtyczka 5SD7418‑3 przeznaczona jest do ochrony instalacji elektrycznych przed przepięciami pochodzenia atmosferycznego i łączeniowego. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona odgromowa oraz przeciwprzepięciowa w sieciach jednofazowych.

• Ochrona rozdzielnic głównych i podrzędnych w budynkach mieszkalnych oraz użyteczności publicznej.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (serwery, sterowniki PLC, systemy alarmowe) przed przepięciami w linii zasilającej.
• Modernizacja istniejących instalacji wymagających podwyższenia poziomu ochrony przeciwprzepięciowej do kategorii T1/T2.
• Montaż w obiektach przemysłowych i infrastrukturalnych, gdzie występuje zwiększone ryzyko wyładowań atmosferycznych.

Wskazówki Montażowe

Montaż i wymianę wtyczki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy zapewniającej stopień ochrony co najmniej IP2X. Przed montażem należy zapoznać się z dokumentacją techniczną producenta w celu prawidłowego doboru przewodów (przekrój zgodny z obciążalnością prądową) oraz momentu dokręcania zacisków. Nie przekraczać wartości znamionowych – nieprawidłowa instalacja może prowadzić do uszkodzenia urządzenia lub porażenia prądem.

FAQ

• Czy wtyczka nadaje się do ochrony między fazą a neutralnym (L‑N)? Tak, model 5SD7418‑3 jest dedykowany właśnie do konfiguracji L‑N. Zapewnia skuteczną ochronę w sieciach jednofazowych między przewodem fazowym a neutralnym.
• Jakie napięcie ciągłe (UC) wytrzymuje wtyczka? Napięcie ciągłe UC wynosi 335 V AC. Oznacza to, że urządzenie może pracować bez przerwy przy tym napięciu bez ryzyka przegrzania lub degradacji elementów ochronnych.
• Jaka jest maksymalna wartość prądu udarowego (IIMP)? Prąd udarowy IIMP wynosi 12,5 kA (dla udaru 8/20 µs). To parametr określający zdolność do odprowadzenia energii wyładowania piorunowego bez uszkodzenia.
