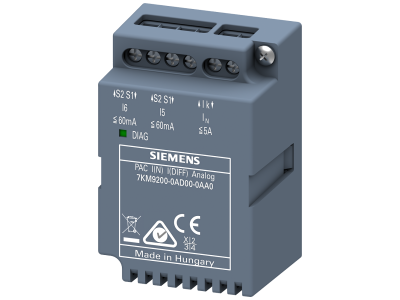

Moduł rozszerzenia I(N),I(róż.),analogowy pomiar przewodu neutralnego, pomiar prądu różnicowego | 7KM9200-0AD00-0AA0 Siemens

Alternatywny kod produktu: 7KM92000AD000AA0

Opis i Kluczowe Cechy

Moduł rozszerzenia 7KM9200-0AD00-0AA0 firmy Siemens przeznaczony do mierników PAC3200 i PAC4200. Umożliwia pomiar prądu neutralnego I(N) oraz prądu różnicowego I(Δ), co pozwala na szerszą analizę stanu instalacji elektrycznej. Wyposażony w 2 wejścia analogowe i montowany wtykowo bezpośrednio na mierniku – bez użycia narzędzi.

• Pomiar prądu neutralnego: Dostarcza danych o obciążeniu przewodu N, ułatwiając wykrywanie asymetrii faz i przeciążeń.
• Pomiar prądu różnicowego: Umożliwia monitoring prądów upływowych, zwiększając bezpieczeństwo diagnostyki sieci.
• 2 wejścia analogowe: Pozwalają na podłączenie dodatkowych czujników lub przetworników (np. temperatury, przekładników) dla rozszerzonej analizy.
• Montaż wtykowy: Szybka i bezobsługowa instalacja bez użycia narzędzi – dedykowany slot w miernikach serii 7KM PAC3200/4200.
• Kompatybilność z PAC3200 i PAC4200: Rozszerza funkcjonalność istniejących mierników bez konieczności ich wymiany.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z Dyrektywą Niskonapięciową (LVD) oraz odpowiednimi normami europejskimi. Posiada oznaczenie CE. Konkretne normy szczegółowe znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł rozszerzenia znajduje zastosowanie w systemach monitorowania energii i jakości sieci. Idealny do:

• Monitorowania obciążenia przewodu neutralnego w rozdzielnicach głównych i podrozdzielnicach.
• Wykrywania prądów różnicowych w sieciach TN-S, TT i IT – pomocny przy diagnostyce stanu izolacji.
• Rozszerzenia mierników PAC3200/PAC4200 o dodatkowe wejścia analogowe dla czujników zewnętrznych (np. przekładniki prądowe, czujniki temperatury).
• Integracji z systemami zarządzania energią (EMS) poprzez istniejące interfejsy komunikacyjne miernika.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed instalacją bezwzględnie odłącz napięcie zasilania miernika. Moduł wtyka się bezpośrednio w odpowiednie gniazdo w obudowie miernika PAC3200 lub PAC4200 – nie wymaga szyny TH35. Należy upewnić się, że styki są prawidłowo osadzone. W przypadku podłączania zewnętrznych czujników do wejść analogowych, przekrój przewodów oraz parametry sygnału należy dobrać zgodnie z dokumentacją producenta miernika.

FAQ

• Czy moduł posiada własne zasilanie? Moduł pobiera zasilanie z miernika PAC3200/4200 – nie wymaga dodatkowego zasilania zewnętrznego.
• Jakie sygnały można podłączyć do wejść analogowych? Wejścia analogowe są przystosowane do standardowych sygnałów prądowych lub napięciowych – szczegółowe specyfikacje znajdują się w dokumentacji technicznej miernika.
• Czy moduł nadaje się do pomiaru prądów różnicowych w instalacjach przemysłowych? Tak, umożliwia monitoring prądów upływowych, co wspomaga diagnostykę stanu izolacji w sieciach niskiego napięcia. Dokładność i zakres pomiarowy zależą od konfiguracji i parametrów miernika PAC.
