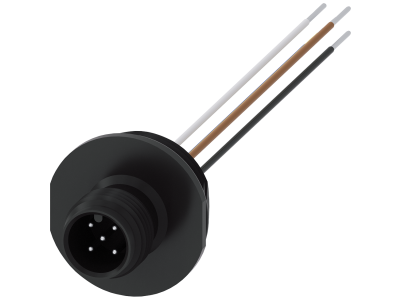

Akces. do łączników drogowych Wtyk (5pol.), M12 do M20x1,5 do 125V, 4A | 3SY3128 Siemens

Alternatywny kod produktu: 3SY3128

Opis i Kluczowe Cechy

Akcesorium do łączników drogowych w postaci wtyku 5-biegunowego z gwintem M12 do M20x1,5, przeznaczone do napięcia 125 V i prądu 4 A. Symbol 3SY3128, system modułowy SIRIUS. Pin 5 wyposażony w żółto-zielony przewód PE.

• 5-biegunowy wtyk: Umożliwia podłączenie pięciu przewodów, w tym przewodu ochronnego PE na pinie 5, co zapewnia bezpieczne uziemienie obwodu.
• Adapter gwintu M12 do M20x1,5: Umożliwia dopasowanie złącza do różnych przepustów kablowych i obudów, ułatwiając integrację w istniejącej instalacji.
• Napięcie 125 V i prąd 4 A: Parametry odpowiednie do sterowania sygnałami i obwodami pomocniczymi w instalacjach przemysłowych, bez ryzyka przeciążenia styków.
• Przewód PE na pinie 5 (żółto-zielony): Zapewnia szybką i jednoznaczną identyfikację przewodu ochronnego zgodnie z przyjętymi standardami kolorystycznymi.
• System modułowy SIRIUS: Gwarantuje kompatybilność z aparaturą łącznikową Siemens oraz łatwą rozbudowę rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Akcesorium jest zgodne z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznaczenie CE i jest przeznaczone do stosowania w systemie modułowym SIRIUS.

Zastosowanie

Wtyk 5-biegunowy M12/M20 służy jako akcesorium do łączników drogowych w systemie SIRIUS, umożliwiając podłączenie przewodów sterowniczych i sygnałowych.

• Podłączenie przewodu ochronnego PE w obwodach łączników drogowych.
• Sterowanie sygnałami i przesyłanie impulsów w układach automatyki przemysłowej.
• Adapter gwintu M12 do M20x1,5 do przepustów kablowych w obudowach i rozdzielnicach.
• Rozbudowa oraz serwisowanie instalacji w systemie modułowym SIRIUS.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Wtyk montować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do obciążenia prądowego 4 A.

FAQ

• Czy wtyk nadaje się do podłączenia przewodu ochronnego? Tak, pin 5 jest wyposażony w żółto-zielony przewód PE, co umożliwia bezpieczne uziemienie.
• Jaki jest stopień ochrony wtyku? Producent nie podaje konkretnego stopnia IP dla tego akcesorium. Należy stosować je w suchych pomieszczeniach lub wewnątrz obudów o odpowiednim IP.
• Czy wtyk jest kompatybilny tylko z systemem SIRIUS? Jest przeznaczony do systemu modułowego SIRIUS, ale może być stosowany w innych aplikacjach po weryfikacji zgodności mechanicznej i elektrycznej.
