Plecionka uziemiająca, płaska 16mm2, 100mm, otwory Fi7mm, UniversNHC | FZ402XE Hager

Opis i Kluczowe Cechy

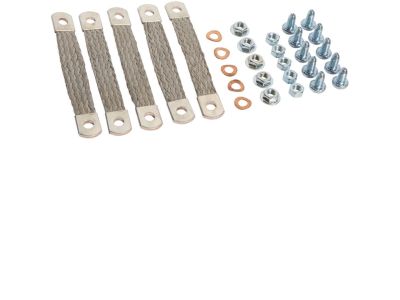

Plecionka uziemiająca płaska UniversNHC (symbol FZ402XE) o przekroju 16 mm² i długości 100 mm, wyposażona w otwory montażowe Fi7 mm, przeznaczona do systemu szaf UniversNHC. Zapewnia niskooporowe połączenie wyrównawcze w rozdzielnicach dystrybucyjnych i szafach licznikowych, minimalizując ryzyko wystąpienia niebezpiecznych różnic potencjałów.

• Przekrój 16 mm²: gwarantuje niską rezystancję i skuteczne odprowadzanie prądów zwarciowych oraz zakłóceń w obwodach ochronnych.
• Długość 100 mm: optymalna do łączenia elementów w standardowych modułach rozdzielnic i szaf bez nadmiernego luzu.
• Otwory montażowe Fi7 mm: umożliwiają szybkie i pewne mocowanie na śrubach M6 lub podobnych, zgodnie z typowymi wymaganiami instalacyjnymi.
• Konstrukcja płaska: ułatwia prowadzenie w ograniczonych przestrzeniach szaf oraz zapewnia stabilne połączenie mechaniczne.
• Dedykowana do systemu szaf UniversNHC: idealnie dopasowana do rozdzielnic i szaf licznikowych tej serii, co skraca czas montażu i eliminuje konieczność dopasowywania.

Zgodność z Normami

Plecionka uziemiająca spełnia wymagania obowiązujących norm europejskich dotyczących instalacji elektrycznych i połączeń wyrównawczych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Uniwersalna plecionka uziemiająca znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie wyrównawcze pomiędzy metalowymi obudowami, szynami PE, listwami uziemiającymi a elementami instalacji.

• Połączenia wyrównawcze w rozdzielnicach dystrybucyjnych i szafach licznikowych serii UniversNHC.
• Mostkowanie pomiędzy listwami uziemiającymi a obudowami (np. drzwi, ramy) w celu zapewnienia ciągłości ochrony przeciwporażeniowej.
• Zabezpieczanie połączeń pomiędzy szynami PE (potencjałowymi) a konstrukcją szafy w instalacjach przemysłowych i komercyjnych.
• Wykorzystanie w energetycznych obwodach pomocniczych, gdzie wymagana jest elastyczność i mała rezystancja przejścia.

Wskazówki Montażowe

Montaż plecionki uziemiającej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Plecionkę należy mocować za pomocą śrub (np. M6) przez otwory Fi7 mm, dokręcając momentem zgodnym z dokumentacją producenta szafy. Przekrój przewodu zabezpieczającego oraz długość połączenia dostosuj do warunków obwodu i norm ochronnych. Po montażu sprawdź ciągłość połączenia miernikiem rezystancji.

FAQ

• Czy otwory Fi7 mm pasują do śrub M6? Tak, otwory o średnicy 7 mm są standardowo przeznaczone do śrub M6. Przed dokręceniem upewnij się, że śruba jest odpowiedniej długości i klasy wytrzymałości.
• Czy plecionka nadaje się do stosowania w strefach zagrożonych wybuchem (Ex)? Produkt nie posiada dedykowanego certyfikatu ATEX. W strefach Ex należy stosować atestowane elementy uziemiające zgodne z normą PN-EN 60079-14.
• Jaki stopień ochrony IP ma plecionka? Jako element instalacyjny plecionka nie posiada własnego stopnia ochrony IP. Ochrona przed wilgocią i pyłem zależy od szafy lub rozdzielnicy, w której jest montowana.
