Płat naprawczy 137/44 SMO 137/44-1000 mufa    | SMO137/44-1000 Nexans

Opis i Kluczowe Cechy

Płat naprawczy SMO 137/44-1000 marki Nexans to zaawansowane rozwiązanie termokurczliwe zaprojektowane z myślą o profesjonalnej regeneracji uszkodzonych powłok zewnętrznych kabli i przewodów. Produkt charakteryzuje się średnicą przed obkurczeniem wynoszącą 137 mm oraz średnicą po całkowitym obkurczeniu na poziomie 44 mm, co zapewnia szeroki zakres zastosowań i doskonałe dopasowanie do różnych przekrojów kablowych. Długość płata wynosi 1000 mm, co pozwala na zabezpieczenie nawet rozległych uszkodzeń mechanicznych.

• Wysoka odporność mechaniczna: Wykonany z usieciowanego poliolefinu, płat wykazuje wyjątkową odporność na ścieranie oraz czynniki atmosferyczne.
• Warstwa kleju termotopliwego: Wewnętrzna powierzchnia pokryta jest klejem, który podczas procesu obkurczania topi się i wypełnia nierówności, gwarantując pełną szczelność przeciwwilgociową.

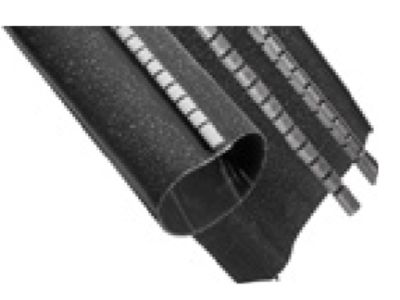

• Zamek ze stali nierdzewnej: Wytrzymała szyna spinająca umożliwia montaż płata na kablu bez konieczności jego przecinania, co znacząco skraca czas przestoju instalacji.
• Wskaźnik temperatury: Specjalne kropki termochromowe na powierzchni zmieniają kolor po osiągnięciu optymalnej temperatury obkurczania, co eliminuje ryzyko przegrzania materiału.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu kablowego niskiego i średniego napięcia. Płat naprawczy Nexans spełnia wymagania w zakresie izolacji elektrycznej oraz szczelności, co potwierdzają certyfikaty zgodności z normami europejskimi. Materiał jest wolny od halogenów, co zwiększa bezpieczeństwo użytkowania w obiektach o podwyższonych rygorach przeciwpożarowych.

Zastosowanie

Płat naprawczy SMO 137/44-1000 znajduje szerokie zastosowanie w energetyce zawodowej oraz przemyśle. Jest idealnym rozwiązaniem do naprawy uszkodzeń powłoki zewnętrznej kabli energetycznych o izolacji z tworzyw sztucznych (np. YAKY, YKXS) oraz kabli opancerzonych. Dzięki swojej konstrukcji może być stosowany zarówno w instalacjach napowietrznych, jak i bezpośrednio w ziemi, zapewniając długotrwałą ochronę przed korozją i penetracją wody do wnętrza kabla.

Wskazówki Montażowe

Prawidłowy montaż płata naprawczego jest kluczowy dla zachowania parametrów izolacyjnych. Należy postępować zgodnie z poniższymi krokami:

• Przygotowanie powierzchni: Miejsce uszkodzenia oraz przylegający odcinek kabla (ok. 150 mm z każdej strony) należy dokładnie oczyścić i odtłuścić. W przypadku kabli z polietylenu zaleca się lekkie zmatowienie powierzchni papierem ściernym.
• Pozycjonowanie: Owinąć płat wokół kabla i nasunąć stalową szynę spinającą na zamek.
• Obkurczanie: Proces obkurczania należy rozpocząć od środka płata, kierując się ku jego końcom. Należy używać palnika gazowego z miękkim, żółtym płomieniem, zachowując stały ruch, aby uniknąć punktowego przegrzania.
• Weryfikacja: Montaż uznaje się za poprawny, gdy klej termotopliwy wypłynie spod krawędzi płata na całym obwodzie, a kropki wskaźnikowe zmienią barwę.

FAQ

• Czy płat może być stosowany jako izolacja główna? Płat SMO służy przede wszystkim do naprawy powłoki zewnętrznej i odtworzenia szczelności. W przypadku uszkodzenia izolacji żył roboczych, należy najpierw przywrócić ich ciągłość izolacyjną dedykowanymi taśmami lub rurkami.
• Czy szynę stalową można zdjąć po obkurczeniu? Nie, szyna stalowa stanowi integralną część systemu zamykającego i musi pozostać na miejscu po zakończeniu prac montażowych.
• Jaka jest odporność płata na promieniowanie UV? Materiał, z którego wykonano płat Nexans, jest w pełni odporny na promieniowanie UV, co pozwala na jego bezawaryjną eksploatację w instalacjach zewnętrznych przez wiele lat.
