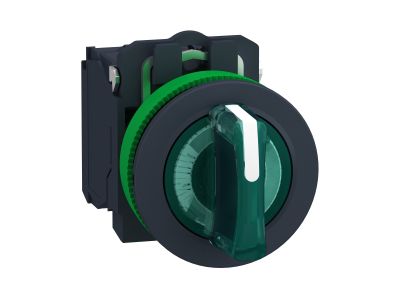

PŁASKI ZIELONY PRZEŁPIÓRK 3POZ 24 1NO1NC | XB5FK133B5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik płaski zielony (symbol XB5FK133B5) to trójpozycyjny element sterowniczy zaprojektowany do montażu w panelach i obudowach maszyn. Wyposażony w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), współpracuje z napięciem 24V, co czyni go uniwersalnym rozwiązaniem w systemach automatyki i sterowania.

• 3 pozycje pracy: Środkowa pozycja neutralna zapewnia precyzyjne przełączanie między stanami, idealne do sterowania maszynami z wymaganiem kontroli położenia.
• Napięcie znamionowe 24V DC/AC: Kompatybilny z niskonapięciowymi układami sterowania, powszechnie stosowany w automatyce przemysłowej.
• Styk 1NO1NC: Wyjście sygnału w dwóch stanach (załączony/rozwarty) – ułatwia projektowanie układów sterowania i diagnostyki.
• Obudowa płaska, kolor zielony: Kolor identyfikacyjny dla funkcji sterowniczych, estetyczny wygląd w panelach operatorskich.
• Norma montażowa: 22,5 mm: Standardowy wymiar otworu montażowego, zgodny z większością osprzętu modułowego.

Zgodność z Normami

Przełącznik spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE, potwierdzający zgodność z dyrektywami UE.

Zastosowanie

Przełącznik płaski zielony XB5FK133B5 znajduje zastosowanie w systemach sterowania, gdzie wymagane jest precyzyjne przełączanie układów o niskim napięciu.

• Sterowanie maszynami przemysłowymi z funkcją blokady w położeniu neutralnym.
• Układy automatyki budynkowej – np. przełączanie trybów pracy wentylacji lub oświetlenia.
• Pulpity operatorskie w rozdzielnicach i szafach sterowniczych.
• Proste układy sterowania silnikami małej mocy z zabezpieczeniem przeciwzwarciowym.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przełącznik montować w otworze o średnicy 22,5 mm, zabezpieczając go nakrętką. Należy zapewnić odpowiednią przestrzeń dla kabli przyłączeniowych i unikać nadmiernego zacisku przewodów. Po montażu sprawdzić poprawność działania w obu stanach styków.

FAQ

• Czy przełącznik nadaje się do zastosowań zewnętrznych? Nie – produkt jest przeznaczony do pracy w suchych, chronionych wnętrzach. W warunkach zewnętrznych wymagana jest dodatkowa obudowa ochronna.
• Jaki jest maksymalny prąd łączeniowy? Dane techniczne nie określają maksymalnego prądu łączeniowego – sprawdź kartę katalogową lub dokumentację techniczną dla pełnej specyfikacji.
• Czy kolor zielony ma znaczenie funkcjonalne? Tak – kolor zielony jest standardową identyfikacją dla elementów sterowniczych w panelach operatorskich, ułatwiając szybkie rozpoznanie funkcji.
