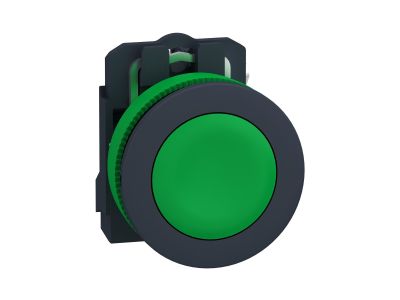

PŁASKI ZIELONY PŁASKI NAKŁPRZYCISK 1NO | XB5FA31 Schneider Electric

Opis i Kluczowe Cechy

Płaski zielony przycisk 1NO (symbol XB5FA31) to kompletny element z serii montażu płaskiego, przeznaczony do sterowania obwodami elektrycznymi w aplikacjach przemysłowych. Charakteryzuje się średnicą montażową 30,5 mm, wolno działającym stykiem 1NO (normalnie otwartym) oraz zaciskiem śrubowym. Mechanizm z samoczynnym powrotem i płaskim mechanizmem pchającym zapewnia niezawodne działanie. Zielony kolor główki ułatwia identyfikację funkcji w panelach operatorskich i szafach sterowniczych.

• Styk 1NO wolno działający: Zapewnia pewne i powtarzalne załączanie obwodów przy niższych prędkościach nacisku, co minimalizuje ryzyko uszkodzenia mechanizmu.
• Zacisk śrubowy: Umożliwia szybki i pewny montaż przewodów o różnych przekrojach, zgodnie z wymaganiami instalacji.
• Mechanizm z samoczynnym powrotem: Gwarantuje automatyczne powrotne ustawienie przycisku do pozycji wyjściowej po zwolnieniu nacisku.
• Płaska konstrukcja montażowa: Ulepszona ergonomia i estetyka, ułatwiająca montaż w ciasnych przestrzeniach i integrację z nowoczesnymi panelami operatorskimi.
• Kolor zielony główki: Ułatwia identyfikację funkcji sterującej w instalacjach przemysłowych i rozdzielnicach.

Zgodność z Normami

Przycisk spełnia wymagania norm EN/IEC dotyczących aparatury sterowniczej, posiada oznaczenie CE oraz certyfikaty UL, CSA, JIS, NEMA i morskie. Zapewnia zgodność z normami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Płaski zielony przycisk 1NO XB5FA31 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagane jest niezawodne sterowanie obwodami elektrycznymi.

• Sterowanie maszynami i urządzeniami w halach produkcyjnych – sygnalizacja start/stop lub trybu pracy.
• Panelach operatorskich w szafach sterowniczych – identyfikacja funkcji za pomocą koloru zielonego.
• Instalacjach przemysłowych wymagających wysokiej odporności na warunki środowiskowe.
• Systemach automatyki i sterowania procesami technologicznymi.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Przycisk montować w otworze o średnicy 30,5 mm, stosując dostarczony kołnierz mocujący. Połączenia wykonać zgodnie z dokumentacją, zachowując odpowiedni moment dokręcania zacisków śrubowych. Po montażu sprawdzić poprawność działania mechanizmu i szczelność połączeń. Przycisk przeznaczony do montażu płaskiego – nie stosować w miejscach narażonych na nadmierne wibracje.

FAQ

• Jaki jest zakres temperatur pracy przycisku? Dokładny zakres nie został podany w danych produktu. Zalecane jest stosowanie w temperaturach zgodnych z normami EN/IEC dla tego typu aparatury.
• Czy przycisk posiada właściwości antybakteryjne? Tak, konstrukcja główki posiada właściwości antybakteryjne, co zwiększa higienę w miejscach o wysokim ryzyku skażenia.
• Jakie akcesoria są dostępne do indywidualnego znakowania? Do indywidualnego znakowania dostępne jest narzędzie do personalizacji, które należy zamówić oddzielnie. Pozwala ono na nanoszenie oznaczeń bezpośrednio na przycisk.
