PŁASKI ZIELONY NAK PRZYCISK LED 120 NONC | XB5FW33G5 Schneider Electric

Opis i Kluczowe Cechy

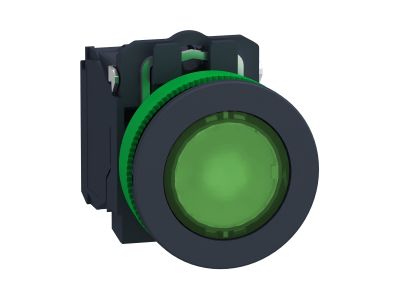

Płaski zielony przycisk LED XB5FW33G5 (symbol XB5FW33G5) to podświetlany element sterujący z serii Harmony, przeznaczony do montażu płaskiego w obudowach maszyn i urządzeń przemysłowych. Zasilany napięciem 110–120V AC, wyposażony w styk 1NO i 1NC z wolnym działaniem oraz zaciski śrubowe do przyłączenia przewodów. Gładka soczewka w kolorze zielonym zintegrowana z diodą LED zapewnia widoczne sygnalizowanie stanu pracy. Mechanizm powrotu gwarantuje automatyczne odłączenie styku po zwolnieniu przycisku.

• Zasilanie 110–120V AC: Kompatybilność z szerokim zakresem napięć sieciowych, co ułatwia integrację z instalacjami na różnych rynkach.
• Styki 1NO + 1NC: Uniwersalność zastosowań – możliwość zarówno załączania, jak i wyłączania obwodu w jednej obudowie.
• Stopień ochrony IP66/67/69 i IK03: Pełna ochrona przed pyłem, wodą (również pod wysokim ciśnieniem) i wstrząsami mechanicznymi – idealny do trudnych warunków przemysłowych.
• Gładka soczewka zielona z diodą LED: Wysoka widoczność sygnalizacji wizualnej, odporna na działanie czynników zewnętrznych.
• Montaż płaski: Ergonomiczny design ułatwiający czyszczenie i utrzymanie higieny powierzchni sterowniczej, z możliwością personalizacji etykietami.

Zgodność z Normami

Przycisk spełnia surowe wymagania norm międzynarodowych dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz ochrony środowiska. Posiada certyfikaty zgodności z normami CE, UL, CSA i IEC, co potwierdza jego przydatność w aplikacjach przemysłowych na całym świecie.

Zastosowanie

Płaski zielony przycisk LED XB5FW33G5 znajduje zastosowanie w maszynach przemysłowych, liniach produkcyjnych oraz systemach sterowania, gdzie wymagana jest niezawodna, widoczna sygnalizacja stanu i prosty interfejs użytkownika.

• Sterowanie maszynami produkcyjnymi – przyciski start/stop z sygnalizacją wizualną.
• Panelach operatorskich – intuicyjne interfejsy w aplikacjach wymagających higieny (np. przemysł spożywczy).
• Systemach alarmowych – widoczne sygnalizowanie stanu awaryjnego.
• Urządzeniach zewnętrznych narażonych na pył i wilgoć – dzięki wysokiemu stopniowi ochrony IP.

Wskazówki Montażowe

Montaż należy przeprowadzić przy odłączonym napięciu zasilania przez wykwalifikowany personel zgodnie z instrukcją producenta. Przycisk należy zamontować w otworze o średnicy 30,5 mm, stosując dostarczony kołnierz mocujący. Zaciski śrubowe należy dokręcać z odpowiednim momentem w celu zapewnienia pewnego połączenia elektrycznego. Po montażu zaleca się przeprowadzenie testu działania styku i podświetlenia. W przypadku aplikacji wymagających higieny (np. przemysł spożywczy) należy dodatkowo zabezpieczyć powierzchnię przed dostępem wilgoci.

FAQ

• Czy przycisk można stosować w środowisku mokrym? Tak – stopień ochrony IP67 i IP69K zapewnia odporność na długotrwałe zanurzenie i czyszczenie strumieniem wody pod wysokim ciśnieniem.
• Jaki jest zakres temperatur pracy? Dokładne wartości nie zostały podane w danych produktu. Standardowe przyciski tej klasy pracują w zakresie od -25°C do +70°C – w razie wątpliwości sprawdź dokumentację techniczną.
• Czy soczewka jest wymienna? Nie – soczewka zintegrowana z diodą LED stanowi jeden element konstrukcyjny. Kolor zielony jest standardowy dla tego modelu.
