PŁASKI ZIEL.PODŚW PRZYCISK LED 230 NONC | XB5FW33M5 Schneider Electric

Opis i Kluczowe Cechy

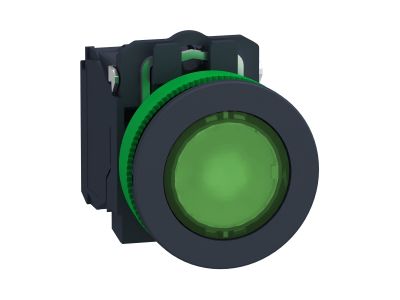

Płaski podświetlany przycisk LED 230V NONC (symbol XB5FW33M5) to element sterujący z serii Harmony XB5, przeznaczony do montażu w otworach o średnicy 30,5 mm. Zintegrowane podświetlenie LED w kolorze zielonym zapewnia dobrą widoczność sygnalizacji w ciemnych lub słabo oświetlonych pomieszczeniach. Mechanizm styku 1NO+1NC (wolno działający) z zaciskiem śrubowym umożliwia precyzyjne sterowanie obwodami elektrycznymi, a samoczynny powrót gwarantuje powtarzalność działania.

• Podświetlenie LED w kolorze zielonym: Wysoka widoczność sygnalizacji w różnych warunkach oświetleniowych – idealne do maszyn i urządzeń przemysłowych.
• Styki 1NO+1NC wolno działające: Uniwersalne rozwiązanie do sterowania obwodami zasilania i sygnalizacji, z możliwością bezpośredniego podłączenia do PLC.
• Zacisk śrubowy: Możliwość podłączenia przewodów o różnych przekrojach – pewny i trwały styk elektryczny.
• Stopnie ochrony IP66/IP67/IP69/IP69K: Ochrona przed pyłem, strumieniem wody, zanurzeniem i wysokociśnieniowym myciem – odpowiedni do środowisk przemysłowych.
• Montaż w otworze o średnicy 30,5 mm: Kompatybilny z większością standardowych osprzętów modułowych i maszynowych.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa oraz kompatybilności elektromagnetycznej. Zgodny z normami IEC 60947-5-1 (aparatury sterowniczej i łącznikowej), UL, CSA oraz posiada oznaczenie CE.

Zastosowanie

Płaski przycisk LED 230V NONC znajduje zastosowanie w przemysłowych systemach sterowania, maszynach produkcyjnych, panelach operatorskich oraz instalacjach wymagających sygnalizacji stanu pracy.

• Sterowanie urządzeniami w liniach produkcyjnych – np. załączanie/wyłączanie maszyn.
• Sygnalizacja stanów awaryjnych lub pracy w szafach sterowniczych i pulpach operatorskich.
• Zastosowanie w maszynach pakujących, obrabiarkach, robotach przemysłowych.
• Wyposażenie stanowisk pracy w halach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przycisk montować w otworze o średnicy 30,5 mm, zabezpieczając go maskownicą i kołnierzem plastikowym. Zaciski śrubowe należy dokręcać z zalecanym momentem, aby zapewnić pewny styk elektryczny. Po montażu sprawdzić poprawność działania styku (wolno działający) oraz podświetlenia LED. Upewnić się, że stopień ochrony IP66/IP67/IP69/IP69K jest zachowany w miejscu instalacji.

FAQ

• Czy przycisk posiada właściwości antybakteryjne? Tak, konstrukcja przycisku została zaprojektowana z myślą o ograniczeniu rozwoju bakterii na powierzchni – szczególnie istotne w środowiskach higienicznych.
• Jaki jest zakres napięcia zasilania? Przycisk zasilany jest napięciem 230V do 240V AC, zgodnie z parametrami podanymi w specyfikacji.
• Czy można personalizować oznaczenia przycisku? Tak, dostępna jest opcja znakowania niestandardowego za pomocą dedykowanego narzędzia do personalizacji (informacje na stronie producenta).
