Płaski wtykowy przekaźnik interfejsowy 1C/O 6A, 12V DC Zelio Relay | RSL1AB4JD Schneider Electric

Opis i Kluczowe Cechy

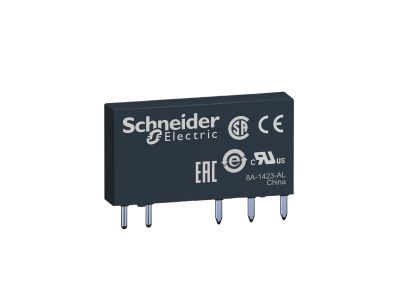

Przekaźnik interfejsowy Schneider Electric RSL1AB4JD z serii Zelio Relay to płaski, wtykowy przekaźnik wyposażony w jeden styk przełączny SPDT (1C/O) o obciążalności prądowej 6 A i napięciu cewki 12 V DC. Dzięki szerokości zaledwie 6 mm jest jednym z najcieńszych przekaźników na rynku, co pozwala znacząco zaoszczędzić miejsce w rozdzielnicy i uprościć projektowanie układów sterowania.

• Styk przełączny SPDT (1C/O) 6 A: Umożliwia przełączanie jednego obwodu między dwoma stanami przy obciążeniu do 6 A, co wystarcza do sterowania przekaźnikami pomocniczymi, stycznikami, sygnalizacją i odbiornikami o niewielkiej mocy.
• Napięcie cewki 12 V DC: Pozwala na bezpośrednie sterowanie z typowych źródeł napięcia stałego, np. z zasilaczy impulsowych lub wyjść PLC, bez konieczności stosowania dodatkowych przetwornic.
• Szerokość modułu 6 mm: Minimalna szerokość obudowy umożliwia gęste upakowanie wielu przekaźników w szafie sterowniczej, co przekłada się na mniejsze wymiary całej instalacji i oszczędność kosztów obudowy.
• Płaski, wtykowy montaż z gniazdem: Szybki montaż i demontaż przekaźnika bez użycia narzędzi – ułatwia serwis i wymianę, a także skraca czas instalacji w produkcji seryjnej.
• Konstrukcja Zelio Relay – doświadczenie od 1924 roku: Sprawdzona jakość i niezawodność Schneider Electric, gwarantująca długą żywotność w trudnych warunkach przemysłowych.

Zgodność z Normami

Przekaźnik RSL1AB4JD został zaprojektowany zgodnie z wymaganiami międzynarodowych norm i posiada certyfikat CE. Jego parametry odpowiadają standardom stosowanym w aparaturze modułowej oraz przemysłowych systemach sterowania. W celu uzyskania szczegółowych informacji o spełnianych normach prosimy o kontakt z producentem.

Zastosowanie

Dzięki kompaktowym wymiarom i uniwersalnemu stykowi przekaźnik RSL1AB4JD znajduje zastosowanie w wielu układach automatyki przemysłowej i budynkowej.

• Sterowanie stycznikami, przekaźnikami pomocniczymi i siłownikami w maszynach przemysłowych.
• Przekazywanie sygnałów binarnych (impulsów) do wejść PLC lub sterowników swobodnie programowalnych.
• Izolacja galwaniczna obwodów sterowania od obwodów wykonawczych w systemach HVAC, pakujących i tekstylnych.
• Zastosowanie w płytach montażowych szaf sterowniczych, zasilaczach oraz wyposażeniu medycznym i oświetleniowym.

Wskazówki Montażowe

Montaż i demontaż przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do wtykowego montażu w dedykowanym gnieździe (brak w zestawie – należy dobrać oddzielnie). Należy stosować przewody o przekroju dostosowanym do prądu 6 A, a moment dokręcania zacisków (jeśli występują) musi być zgodny z dokumentacją techniczną producenta. Urządzenie nie wymaga mocowania na szynie TH35 – wymaga gniazda, które może być montowane na szynie lub na płycie.

FAQ

• Czy przekaźnik jest wyposażony w diodę tłumiącą lub podświetlenie? W dostarczonym modelu RSL1AB4JD nie przewidziano wbudowanej diody ani podświetlenia. W razie potrzeby należy zastosować zewnętrzne elementy tłumiące lub wybrać wariant z diodą (dostępny osobno w serii Zelio Relay).
• Jaki jest stopień ochrony obudowy przekaźnika? Producent nie podaje konkretnej wartości IP dla samego przekaźnika. W typowych zastosowaniach wewnątrz rozdzielnic i szaf sterowniczych stosuje się ochronę IP20, którą zapewnia gniazdo montażowe.
• Czy styk jest normalnie otwarty czy normalnie zamknięty? Styk jest przełączny SPDT (1C/O), co oznacza, że posiada zarówno zestyk normalnie otwarty (NO), jak i normalnie zamknięty (NC) – można go używać w obu trybach w zależności od podłączenia.
