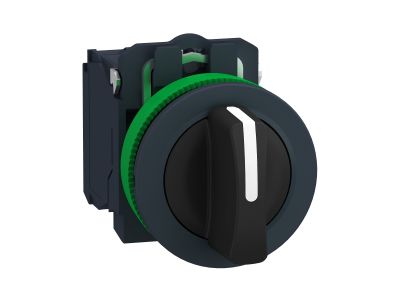

PŁASKI PRZEŁ.PIÓRK 3 POZ 2POZ RET. 2NO | XB5FD53 Schneider Electric

Opis i Kluczowe Cechy

Płaski przełącznik 3-pozycyjny z serii XB5FD53 (symbol XB5FD53) to precyzyjny element aparatury sterowniczej przeznaczony do montażu w otworach o średnicy 30,5 mm. Wyposażony w 2 styki normalnie otwarte (2NO) z powolnym działaniem i zaciski śrubowe do pewnego połączenia przewodów. Standardowy uchwyt czarny umożliwia obsługę w 3 pozycjach (odchylenie ±45° z powrotem do centralnego położenia), co zapewnia ergonomiczną obsługę i estetyczny wygląd w szafach sterowniczych i pulpity operatorskich.

• 3 pozycje pracy (odchylenie ±45°): Płynna regulacja sygnałów sterujących z wyraźnym położeniem środkowym – idealne do aplikacji wymagających precyzyjnego pozycjonowania.
• 2 styki NO wolno działające: Zapewniają stabilne połączenie elektryczne, minimalizując ryzyko drgań styków podczas pracy.
• Zaciski śrubowe: Umożliwiają pewne i trwałe podłączenie przewodów o różnych przekrojach, zgodnie z wymaganiami instalacji.
• Stopień ochrony IP66/IP67/IP69/IP69K: Pełna ochrona przed pyłem, wodą (również podczas czyszczenia wysokociśnieniowego) i silnymi uderzeniami – idealne do trudnych warunków przemysłowych.
• Antybakteryjna powłoka uchwytu: Zmniejsza ryzyko rozwoju bakterii na powierzchni przełącznika, co jest istotne w aplikacjach medycznych czy gastronomicznych.

Zgodność z Normami

Przełącznik XB5FD53 spełnia wymagania norm międzynarodowych dotyczących wyposażenia elektrycznego, w tym: IEC 60947-5-1 (urządzenia sterownicze i łączeniowe), EN 60947-5-1 oraz posiada oznaczenie CE. Stopień ochrony IP66/IP67/IP69/IP69K oraz typ 13 i 4X potwierdzają zgodność z normami dotyczącymi ochrony przed wnikaniem pyłu, wody i uderzeń.

Zastosowanie

Przełącznik płaski 3-pozycyjny XB5FD53 znajduje zastosowanie w systemach sterowania maszyn, urządzeniach przemysłowych oraz w miejscach wymagających precyzyjnego i ergonomicznego sterowania.

• Sterowanie maszynami w halach produkcyjnych – regulacja prędkości, kierunku obrotów lub trybu pracy.
• Pulpity operatorskie – intuicyjna obsługa z możliwością pozycjonowania w 3 położeniach.
• Zastosowania w branży spożywczej i farmaceutycznej – dzięki antybakteryjnej powłoce uchwytu.
• Maszyny pakujące i montażowe – precyzyjne pozycjonowanie w procesach produkcyjnych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po zapewnieniu bezpieczeństwa elektrycznego (odłączenie napięcia). Przełącznik mocować w otworze o średnicy 30,5 mm, stosując dostarczony kołnierz mocujący. Upewnić się, że maskownica jest prawidłowo zamocowana, aby zachować stopień ochrony IP. Zaciski śrubowe dokręcać zgodnie z zalecanym momentem (sprawdzić w dokumentacji technicznej), aby uniknąć uszkodzenia przewodów. Dla aplikacji wymagających indywidualnego znakowania można użyć dedykowanego narzędzia do personalizacji.

FAQ

• Czy przełącznik XB5FD53 można stosować na zewnątrz? Tak – dzięki stopniowi ochrony IP66/IP67/IP69/IP69K jest odporny na działanie czynników atmosferycznych, wody i pyłu. Idealny do instalacji zewnętrznych zabezpieczonych przed bezpośrednim działaniem czynników zewnętrznych.
• Jakie jest maksymalne obciążenie styków? Dane dotyczące maksymalnego obciążenia styków nie zostały podane w dostępnych informacjach. Wymagana weryfikacja w dokumentacji technicznej producenta.
• Czy przełącznik posiada powrót do położenia środkowego? Tak – uchwyt wraca automatycznie do położenia środkowego po zwolnieniu, co jest standardową cechą konstrukcji 3-pozycyjnej.
