PŁASKI PRZEŁ.PIÓRK 3 POZ 2NO | XB5FD33 Schneider Electric

Opis i Kluczowe Cechy

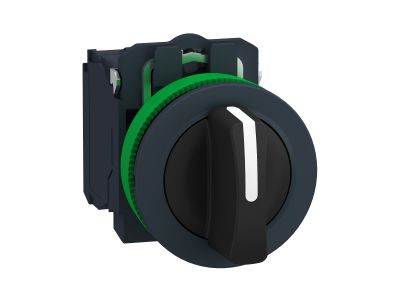

Przełącznik płaski PŁASKI PRZEŁ.PIÓRK 3 POZ 2NO (symbol XB5FD33) to modułowe urządzenie sterujące o średnicy montażowej 30,5 mm, zaprojektowane do montażu w panelach maszyn i szafach sterowniczych. Wyposażony w czarną rękojeść z 3 stabilnymi pozycjami (±45°) oraz styki 2NO wolno działające z zaciskami śrubowymi, zapewnia pewne i trwałe połączenie elektryczne. Stopień ochrony IP66/IP67/IP69K gwarantuje odporność na pył, wodę i silne uderzenia mechaniczne.

• 3 stabilne pozycje (±45°): Precyzyjne sterowanie urządzeniami z możliwością kontroli w trzech stanach roboczych – ułatwia obsługę i minimalizuje ryzyko błędów.
• Styki 2NO wolno działające: Zapewnia pewne połączenie nawet w warunkach wibracji, charakterystycznych dla maszyn przemysłowych.
• Średnica montażowa Ø30,5 mm: Uniwersalny wymiar kompatybilny z większością standardowych otworów w panelach sterowniczych.
• Stopień ochrony IP66/IP67/IP69K: Odporność na kurz, strumień wody pod wysokim ciśnieniem i silne uderzenia mechaniczne – idealny do trudnych warunków przemysłowych.
• Rękojeść czarna z właściwościami antybakteryjnymi: Zapewnia higienę obsługi i estetyczny wygląd panelu sterowania.

Zgodność z Normami

Przełącznik spełnia międzynarodowe normy bezpieczeństwa i kompatybilności elektromagnetycznej, w tym IEC 60947-5-1 oraz EN 60204-1. Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi urządzeń niskonapięciowych.

Zastosowanie

Przełącznik płaski XB5FD33 przeznaczony jest do stosowania w maszynach przemysłowych, systemach automatyki i szafach sterowniczych, gdzie wymagane jest precyzyjne sterowanie obwodami elektrycznymi.

• Sterowanie silnikami jednofazowymi i trójfazowymi w maszynach produkcyjnych.
• Zarządzanie oświetleniem w halach przemysłowych i magazynach.
• Kontrola obwodów sygnalizacyjnych w systemach alarmowych i sterowania.
• Zastosowania wymagające higienicznej obsługi (np. przemysł spożywczy).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Przełącznik montować w otworze o średnicy Ø30,5 mm, dokręcając kołnierz mocujący z odpowiednim momentem. Zaciski śrubowe należy dokręcać zgodnie z zaleceniami producenta, aby zapewnić pewne połączenie. Przed uruchomieniem sprawdzić poprawność podłączenia styków i działanie mechanizmu przełączania. Przewody powinny być dobrane pod względem przekroju i izolacji do maksymalnego obciążenia prądowego.

FAQ

• Czy ten przełącznik posiada możliwość indywidualnego znakowania? Tak, dostępna jest opcja personalizacji za pomocą dedykowanego narzędzia na stronie internetowej producenta.
• Jaki jest maksymalny prąd łączeniowy styków 2NO? Dane techniczne nie określają maksymalnego prądu łączeniowego – sprawdź kartę katalogową produktu lub dokumentację techniczną.
• Czy przełącznik nadaje się do stosowania w środowisku mokrym? Tak, stopień ochrony IP67 umożliwia pracę w warunkach wilgotnych, jednak nie zaleca się bezpośredniego narażenia na strumień wody pod wysokim ciśnieniem (IP69K).
