PŁASKI PRZEŁ.PIÓRK 2POZ RETURN R TO 1NO | XB5FD41 Schneider Electric

Opis i Kluczowe Cechy

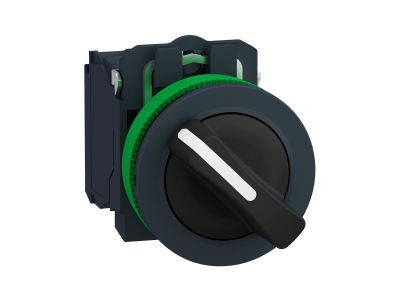

Płaski przełącznik XB5FD41 (indeks XB5FD41) to urządzenie z serii Harmony XB5, przeznaczone do montażu płaskiego w panelach sterowniczych. Średnica montażowa 30,5 mm zapewnia precyzyjne dopasowanie. Zaprojektowany z myślą o ergonomii i estetyce, z możliwością indywidualnego znakowania dzięki narzędziu do personalizacji. Wyposażony w czarny uchwyt z dwoma pozycjami (90°) i mechanicznym powrotem sprężyny z prawej do lewej strony, gwarantuje pewne i powtarzalne sterowanie. Stopień ochrony IP66/IP67/IP69/IP69K oraz IK03 zapewnia odporność na pył, wodę i uderzenia mechaniczne.

• Dwie pozycje 90 stopni z powrotem sprężyny: Umożliwiają szybkie i precyzyjne sterowanie obwodami – idealne do aplikacji wymagających powtarzalności.
• Styk 1NO wolno działający: Zapewnia pewne połączenie elektryczne w obwodzie sterującym, minimalizując ryzyko zakłóceń.
• Zacisk śrubowy: Umożliwia szybkie i solidne podłączenie przewodów, kompatybilny z szerokim zakresem przekrojów żył.
• Stopień ochrony IP66/IP67/IP69/IP69K: Ochrona przed pyłem, wodą (również pod ciśnieniem) i silnymi uderzeniami – odpowiedni do trudnych warunków przemysłowych.
• Możliwość indywidualnego znakowania: Dzięki narzędziu do personalizacji możliwe jest oznaczenie przełącznika dla ułatwienia identyfikacji w instalacji.

Zgodność z Normami

Przełącznik XB5FD41 spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa elektrycznego i ochrony środowiska. Posiada oznaczenie CE oraz certyfikację zgodną z dyrektywami UE. Odporność mechaniczna i stopień ochrony IP66/IP67/IP69/IP69K potwierdzają zgodność z normami IEC 60947-5-1, EN 60947-5-1 oraz innymi wymaganiami dla aparatury sterowniczej.

Zastosowanie

Płaski przełącznik XB5FD41 znajduje szerokie zastosowanie w instalacjach sterowania maszyn i urządzeń przemysłowych, panelach operatorskich oraz systemach automatyki.

• Sterowanie obwodami sygnalizacyjnymi w maszynach produkcyjnych.
• Zastosowanie w panelach operatorskich jako element sygnalizacyjny lub sterujący.
• Użycie w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka odporność na pył, wilgoć i wstrząsy.
• Indywidualne oznakowanie przełączników dla ułatwienia identyfikacji w złożonych systemach sterowania.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające instalację. Przełącznik montować w otworze o średnicy 30,5 mm, zabezpieczając maskownicą i kołnierzem mocującym wykonanymi z tworzywa sztucznego. Upewnić się, że stopień ochrony IP66/IP67/IP69/IP69K jest zachowany poprzez prawidłowe osadzenie i dokręcenie elementów. Zaciski śrubowe należy dokręcać z odpowiednim momentem zgodnie z dokumentacją techniczną.

FAQ

• Jaki jest typ styku w przełączniku XB5FD41? Przełącznik wyposażony jest w jeden styk normalnie otwarty (1NO) z wolnym działaniem, zapewniający pewne połączenie w obwodzie sterującym.
• Czy przełącznik posiada możliwość indywidualnego znakowania? Tak, dzięki narzędziu do personalizacji dostępnego na stronie producenta (w danych nie podano narzędzia sklepowego), możliwe jest nadrukowanie indywidualnego oznaczenia na powierzchni przełącznika.
• Jakie są główne zalety ergonomii i estetyki serii XB5? Przełączniki serii XB5 zostały zaprojektowane z myślą o komforcie użytkowania – czarny uchwyt zapewnia dobrą widoczność pozycji, a kompaktowa konstrukcja ułatwia montaż w panelach sterowniczych.
