PŁASKI PRZEŁ.PIÓRK 2POZ 1NO | XB5FD21 Schneider Electric

Opis i Kluczowe Cechy

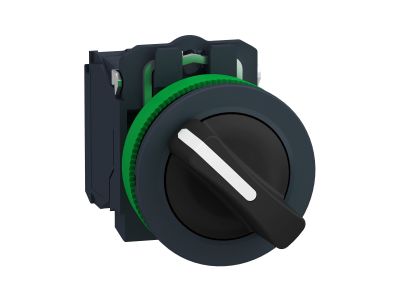

Płaski przełącznik XB5FD21 (symbol XB5FD21) to kompaktowe urządzenie przeznaczone do montażu w płaskich panelach. Wyposażony w 2 stabilne pozycje robocze (90°) i 1 zestyk normalnie otwarty (1NO) wolno działający, idealnie sprawdza się w układach sterowania i sygnalizacji. Średnica montażowa 30,5 mm pozwala na szybki i precyzyjny montaż. Czarna maskownica oraz kołnierz mocujący wykonane z tworzywa sztucznego zapewniają estetyczny wygląd i odporność na korozję.

• 2 pozycje robocze (90°): Precyzyjne pozycjonowanie i łatwe sterowanie – idealne do aplikacji wymagających jednoznacznego stanu włącz/wyłącz.
• 1 zestyk normalnie otwarty (1NO) wolno działający: Zapewnia pewne i stabilne połączenie elektryczne, minimalizując ryzyko zwarć i niekontrolowanych impulsów.
• Średnica montażowa 30,5 mm: Uniwersalny rozmiar kompatybilny z większością płaskich paneli sterowniczych i maszyn przemysłowych.
• Stopnie ochrony IP66/IP67/IP69 oraz IK03: Ochrona przed pyłem, silnymi strumieniami wody, zanurzeniem i uderzeniami mechanicznymi – odpowiedni do wymagających środowisk przemysłowych.
• Masa 43 g i wymiary 42×36,6 mm: Lekka i kompaktowa konstrukcja ułatwiająca montaż w ograniczonych przestrzeniach.

Zgodność z Normami

Przełącznik XB5FD21 spełnia wymagania norm międzynarodowych, w tym EN/IEC 60947-5-1 (aparatury łączeniowej niskonapięciowej) oraz posiada oznaczenie CE. Został zaprojektowany z uwzględnieniem standardów ochrony środowiska i bezpieczeństwa użytkowania.

Zastosowanie

Płaski przełącznik XB5FD21 znajduje zastosowanie w układach sterowania maszyn, szafach sterowniczych oraz panelach operatorskich, gdzie wymagana jest niezawodna sygnalizacja i sterowanie.

• Sterowanie maszynami przemysłowymi – np. zatrzymanie awaryjne, wybór trybu pracy.
• Sygnalizacja stanu pracy urządzeń – jasne i czytelne pozycjonowanie dźwigni.
• Pulpity operatorskie w automatyce przemysłowej – ergonomiczne i odporne na środowisko pracy.
• Zastosowania wymagające odporności na wodę i pył – np. przemysł spożywczy, farmaceutyczny lub chemiczny.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przełącznik montować w otworze o średnicy 30,5 mm, dbając o równe i pewne osadzenie. Zaciski śrubowe należy dokręcić z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby zapewnić pewny kontakt elektryczny. Po zakończeniu montażu zaleca się przeprowadzenie próby działania. Unikać montażu w miejscach narażonych na nadmierne wibracje, chyba że zastosowano dodatkowe zabezpieczenia.

FAQ

• Czy przełącznik XB5FD21 posiada właściwości antybakteryjne? Tak, konstrukcja przełącznika została zaprojektowana z uwzględnieniem właściwości antybakteryjnych materiału, co minimalizuje ryzyko rozwoju bakterii na powierzchni urządzenia.
• Czy dostępna jest opcja indywidualnego znakowania? Tak, istnieje możliwość personalizacji oznaczeń na podstawie narzędzia do znakowania dostępnego na stronie producenta.
• Jaki jest typ styku i jego działanie? Typ styku to 1NO (normalnie otwarty) z wolnym działaniem, co zapewnia stabilne połączenie i minimalizuje ryzyko zwarć.
