PŁASKI PRZEŁ.PIÓ.2 POZ 1NO 1NC ZACISK ŚR | XB4FD25 Schneider Electric

Opis i Kluczowe Cechy

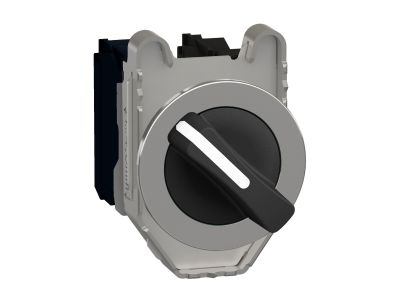

Płaski przełącznik wyboru XB4FD25 (symbol XB4FD25) to podtynkowy element modułowy o średnicy montażowej 30,5 mm, zaprojektowany do montażu w panelach sterowniczych. Wyposażony w 2 pozycje ustawienia co 90°, zestyki 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) oraz zacisk śrubowy, zapewnia precyzyjną zmianę stanu obwodu. Metalowa obudowa z chromowanym wykończeniem gwarantuje trwałość i estetykę, a podtynkowy system mocowania ułatwia montaż w standardowych otworach montażowych.

• 2 pozycje ustawienia co 90°: Precyzyjna zmiana stanu obwodu w dwóch płaszczyznach – idealne do selekcji trybów pracy maszyn.
• Zestyki 1NO + 1NC wolnoprzełączające: Zapewniają elastyczność w projektowaniu układów sterowania – jeden zestyk do załączania, drugi do blokady lub sygnalizacji.
• Zacisk śrubowy: Trwałe i pewne połączenie przewodów, kompatybilne z szerokim zakresem przekrojów żył (szczegóły w dokumentacji).
• Metalowa obudowa chromowana: Odporna na korozję i uszkodzenia mechaniczne, estetyczna wizualnie w szafach sterowniczych.
• Średnica montażowa 30,5 mm: Standardowy wymiar kompatybilny z większością podtynkowych miejsc montażowych w aparaturze modułowej.

Zgodność z Normami

Przełącznik spełnia wymagania norm EN/IEC 60947-5-1 dla aparatury sterowniczej. Został oznaczony znakami CE, UL, CSA, CCC, EAC, JIS oraz posiada certyfikaty morskie, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i ochrony środowiska (RoHS, WEEE, REACh). Stopień ochrony IP66, IP67, IP69, IP69K oraz klasy IK06 zapewniają odporność na pył, wodę, wysokie temperatury i uderzenia mechaniczne.

Zastosowanie

Płaski przełącznik XB4FD25 znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach i urządzeniach wymagających selekcji trybów pracy lub zmian stanu obwodów.

• Sterowanie trybami pracy maszyn (np. automatyczny/ręczny) w panelach sterowniczych.
• Zmiana kierunku obrotów silników lub załączanie alternatywnych obwodów.
• Sygnałizacja stanu pracy urządzeń (np. załączenie/wyłączenie) poprzez zestyk NC.
• Montaż w szafach sterowniczych, pulpach operatorskich i systemach automatyki przemysłowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przełącznik montować w wyciętym otworze o średnicy 30,5 mm, zabezpieczając go chromowanym kołnierzem mocującym (zamak). Zaciski śrubowe dokręcać z odpowiednim momentem (szczegóły w dokumentacji technicznej) – unikać nadmiernego nacisku. Podczas okablowania zwrócić uwagę na prawidłowe podłączenie styków NO/NC, aby uniknąć błędów w działaniu układu. Po montażu sprawdzić funkcjonowanie przełącznika pod napięciem.

FAQ

• Czy przełącznik XB4FD25 nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66/IP67/IP69K i klasie IK06, nadaje się do stosowania w trudnych warunkach przemysłowych, w tym na zewnątrz budynków, pod osłonami przeciwdeszczowymi.
• Jaki jest zakres temperatur pracy? Zgodnie z normami, przełącznik pracuje w zakresie temperatur od -25°C do +70°C – odpowiedni do większości aplikacji przemysłowych.
• Czy można dostosować oznaczenie przełącznika? Tak, producent oferuje opcję niestandardowego oznaczania za pomocą internetowego narzędzia do dostosowywania – szczegóły dostępne na stronie producenta (dotyczy oryginalnego produktu).
