PŁASKI POMAR NAKŁPRZYCISK LED 24 NONC | XB5FW35B5 Schneider Electric

Opis i Kluczowe Cechy

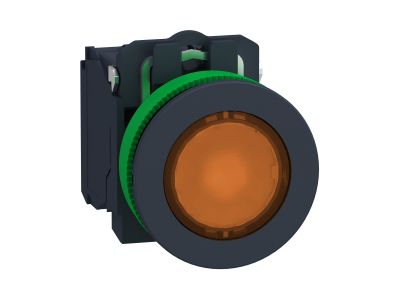

Płaski podświetlany przycisk LED XB5FW35B5 (symbol XB5FW35B5) to kompaktowe rozwiązanie do montażu w panelach o średnicy 30,5 mm. Zaprojektowany z myślą o aplikacjach przemysłowych, wyróżnia się zintegrowanym źródłem światła LED w kolorze pomarańczowym, zapewniającym widoczność sygnałów nawet w trudnych warunkach oświetleniowych. Mechanizm powrotu samoczynnego gwarantuje pewne działanie styków 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co ułatwia sterowanie obwodami elektrycznymi.

• Napięcie zasilania 24V AC/DC: Kompatybilny z niskonapięciowymi systemami sterowania, co zwiększa elastyczność zastosowania w automatyce przemysłowej.
• Stopnie ochrony IP66/67/69K: Odporność na pył, silne strumienie wody i wysokie ciśnienie – idealny do trudnych warunków środowiskowych, w tym mycia wysokociśnieniowego.
• Mechanizm 1NO + 1NC z powrotem samoczynnym: Umożliwia elastyczne projektowanie obwodów sterujących, z jednoczesnym sygnalizowaniem stanu pracy.
• Konstrukcja płaska z pomarańczową soczewką LED: Ergonomiczny design, doskonała widoczność sygnału, właściwości antystatyczne.
• Zacisk śrubowy: Ułatwia szybki i pewny montaż przyłączeniowy, zgodny z wymogami przemysłowymi.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych, w tym IEC 60947-5-1 (przyciski sterownicze i sygnalizatory), IEC 60529 (stopnie ochrony IP) oraz ISO 20653 (ochrona IP przed wysokociśnieniowym myciem). Posiada oznaczenie CE i deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Płaski przycisk LED XB5FW35B5 przeznaczony jest do stosowania w szerokim zakresie aplikacji przemysłowych, gdzie wymagana jest niezawodna sygnalizacja i sterowanie.

• Szafy sterownicze i pulpity operatorskie – wizualne sygnalizowanie stanów pracy maszyn.
• Linie produkcyjne – przyciski awaryjnego zatrzymania z podświetleniem, spełniające normy bezpieczeństwa.
• Urządzenia medyczne i laboratoryjne – antystatyczna obudowa, odporność na wilgoć i środki czyszczące.
• Instalacje niskonapięciowe w budynkach przemysłowych – elastyczne zasilanie 24V AC/DC.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Panele montażowe powinny mieć otwór o średnicy 30,5 mm. Przycisk wkłada się od strony czołowej, mocując kołnierzem zewnętrznym. Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 2,5 mm². Po montażu zaleca się sprawdzenie szczelności połączeń i działania mechanizmu powrotu. Produkt nie wymaga konserwacji.

FAQ

• Czy przycisk nadaje się do stosowania na zewnątrz? Tak – dzięki stopniom ochrony IP66/67/69K oraz odporności na mycie wysokociśnieniowe, może być stosowany w warunkach zewnętrznych, w tym w narażonych na wilgoć i pył środowiskach przemysłowych.
• Jakie jest napięcie zasilania przycisku? Przycisk zaprojektowany jest do pracy z napięciem 24V AC/DC, co czyni go kompatybilnym z większością systemów sterowania niskonapięciowych.
• Czy można zmienić kolor podświetlenia? Kolor pomarańczowego podświetlenia jest integralną częścią konstrukcji przycisku. W przypadku konieczności zmiany koloru sygnału rekomendowane jest zastosowanie przycisku z wymiennym wkładem lub zastosowanie odpowiedniego filtra optycznego.
