PŁASKI POMAR NAKŁPRZYCISK LED 120 NONC | XB5FW35G5 Schneider Electric

Opis i Kluczowe Cechy

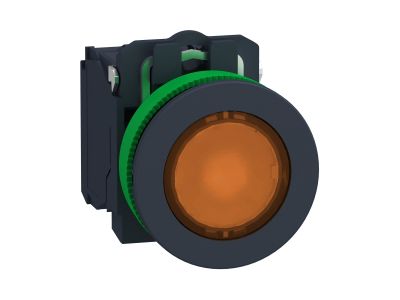

Płaski podświetlany przycisk LED (symbol XB5FW35G5) o kolorze pomarańczowym to element serii przemysłowej do montażu płaskiego. Zasilany napięciem 110–120V AC, wyposażony w zintegrowaną diodę LED z gładką soczewką, zapewnia widoczne i trwałe sygnalizowanie stanu pracy. Średnica montażowa 30,5 mm ułatwia instalację w panelach o standardowych otworach. Konstrukcja z tworzyw sztucznych (maska i kołnierz mocujący) gwarantuje odporność na korozję i estetyczny wygląd.

• Podświetlenie LED 110–120V AC: Jasne, bezobsługowe sygnalizowanie stanu pracy – idealne do aplikacji w maszynach i urządzeniach przemysłowych.
• Styki 1NO + 1NC wolno działające: Elastyczność w projektowaniu obwodów sterowniczych – możliwość zastosowania zarówno w układach normalnie otwartych, jak i zamkniętych.
• Stopnie ochrony IP66/67/69 oraz 69K: Pełna odporność na pył, wodę (w tym strumienie wody pod wysokim ciśnieniem) i wstrząsy, co umożliwia stosowanie w trudnych warunkach przemysłowych.
• Gładka soczewka i kolor pomarańczowy: Wysoka widoczność sygnalizacji, ergonomiczna konstrukcja minimalizująca ryzyko zakleszczenia się brudu.
• Samoczynny powrót mechanizmu: Automatyczne powracanie do stanu neutralnego po zwolnieniu nacisku – bezpieczna i niezawodna praca w układach sterowania.

Zgodność z Normami

Przycisk spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa maszyn (IEC 60947-5-1) i ochrony przed pyłem/wodą (IEC 60529). Posiada certyfikaty zgodności z dyrektywami Unii Europejskiej i oznakowanie CE. Klasyfikacja typu 13 i 4X potwierdza przydatność do stosowania w szafach sterowniczych i maszynach przemysłowych.

Zastosowanie

Płaski przycisk LED XB5FW35G5 znajduje zastosowanie w systemach sterowania maszyn i urządzeń przemysłowych, gdzie wymagana jest widoczna sygnalizacja oraz niezawodne działanie styków.

• Panel sterowania maszyn produkcyjnych – sygnalizacja pracy, awarii lub żądania interwencji.
• Szafy sterownicze w instalacjach przemysłowych – elastyczne sterowanie obwodami 1NO/1NC.
• Maszyny pakujące i przemysł spożywczy – opcja znakowania niestandardowego ułatwia identyfikację funkcji przycisku.
• Urządzenia medyczne i laboratoryjne – gładka soczewka ułatwia utrzymanie higieny i zapobiega gromadzeniu się zanieczyszczeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. W panelu o grubości do 4 mm należy wyciąć otwór montażowy o średnicy 30,5 mm. Przycisk wkłada się od przodu panelu, a kołnierz mocujący dociska od tyłu, zapewniając szczelność montażu. Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 2,5 mm². Po montażu zaleca się przeprowadzenie testu działania i szczelności (szczególnie w zastosowaniach zewnętrznych).

FAQ

• Czy przycisk nadaje się do montażu zewnętrznego? Tak – dzięki stopniom ochrony IP66/67/69 oraz 69K oraz klasyfikacji typu 4X, przycisk może być stosowany na zewnątrz w trudnych warunkach atmosferycznych.
• Jakie napięcie zasilające należy zastosować? Przycisk zasilany jest napięciem 110–120V AC – należy dobrać zasilacz zgodny z tym zakresem.
• Czy istnieje możliwość personalizacji etykiety? Tak – dostępna jest opcja znakowania niestandardowego przy użyciu dedykowanego narzędzia na stronie producenta (informacja na etykiecie produktu).
