PŁASKI NIEB. NAKŁPRZYCISK LED 24 NONC | XB5FW36B5 Schneider Electric

Opis i Kluczowe Cechy

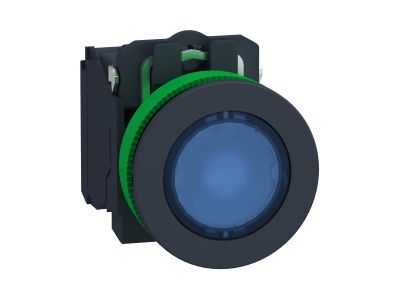

Płaski, niebieski przycisk LED XB5FW36B5 (symbol XB5FW36B5) to podświetlany element sterujący przeznaczony do montażu w panelach płaskich. Zasilany napięciem 24 V AC/DC, wyposażony w zintegrowaną diodę LED, co zapewnia widoczność stanu pracy nawet w słabo oświetlonych miejscach. Przycisk charakteryzuje się średnicą montażową 30,5 mm i gładką soczewką, która ułatwia czyszczenie oraz zapobiega osadzaniu się zanieczyszczeń. Mechanizm samoczynnego powrotu gwarantuje pewne działanie bez konieczności ręcznego resetowania.

• Zasilanie 24 V AC/DC: Kompatybilność z niskonapięciowymi układami sterowania, szeroko stosowany w automatyce przemysłowej i maszynach produkcyjnych.
• Stopień ochrony IP66/IP67: Odporność na pył i wodę (w tym zanurzenie krótkotrwałe) oraz ochrona przed silnym strumieniem wody pod wysokim ciśnieniem (IP69/IP69K), co pozwala na stosowanie w trudnych warunkach środowiskowych.
• Typ styku 1NO + 1NC: Zwiększa elastyczność układów sterowania – jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) do współpracy z różnymi obwodami.
• Gładka soczewka, kolor niebieski: Estetyczny wygląd, ułatwiona identyfikacja funkcji sterowania (np. „Start”) oraz odporność na zabrudzenia dzięki gładkiej powierzchni.
• Montaż płaski, średnica 30,5 mm: Umożliwia estetyczne i kompaktowe zabudowanie w panelach maszyn i urządzeń przemysłowych.

Zgodność z Normami

Przycisk XB5FW36B5 spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa elektrycznego i ochrony przeciwzakłóceniowej. Zgodny z normami IEC 60947-5-1, EN 60947-5-1 oraz posiada certyfikaty UL, CSA i CCC. Posiada oznaczenie CE.

Zastosowanie

Przycisk LED XB5FW36B5 przeznaczony jest do stosowania w maszynach przemysłowych, liniach produkcyjnych oraz systemach automatyki, gdzie wymagane jest niezawodne i widoczne sterowanie.

• Sterowanie maszynami w halach produkcyjnych – prowadzenie lub zatrzymanie procesów.
• Panel sterowania w urządzeniach medycznych i laboratoryjnych – precyzyjne włączanie/wyłączanie funkcji.
• Zastosowania w instalacjach przemysłowych narażonych na wilgoć, pył i wibracje – np. w przemyśle spożywczym lub chemicznym.
• Wyposażenie stanowisk pracy w systemach sterowania, gdzie konieczna jest szybka identyfikacja stanu pracy (świecąca dioda LED).

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną urządzenia. Średnica otworu montażowego musi wynosić 30,5 mm. Po umieszczeniu przycisku w panelu należy dokręcić kołnierz mocujący, zachowując równomierny docisk, aby zapewnić szczelność (w przypadku aplikacji wymagających IP66/IP67). Zaleca się sprawdzenie stanu izolacji i poprawności podłączenia obwodów 24 V przed uruchomieniem. W miejscach narażonych na silne wstrząsy mechanicznych (IK03) należy dodatkowo zabezpieczyć mocowanie.

FAQ

• Czy przycisk XB5FW36B5 posiada certyfikaty międzynarodowe? Tak, produkt posiada certyfikaty UL, CSA oraz CCC, co potwierdza jego zgodność z normami bezpieczeństwa w różnych regionach świata.
• Czy możliwe jest indywidualne znakowanie przycisku? Tak, dostępna jest opcja personalizacji za pomocą narzędzia online dostępnego na stronie producenta (dotyczy wersji standardowych).
• Jakie jest zalecane napięcie zasilania? Przycisk zaprojektowany jest do pracy z napięciem 24 V AC/DC, co czyni go kompatybilnym z większością układów sterowania w przemyśle.
