PŁASKI NAKŁ PRZYCISK WH MARK ARROW 1NO | XB5FA3351 Schneider Electric

Opis i Kluczowe Cechy

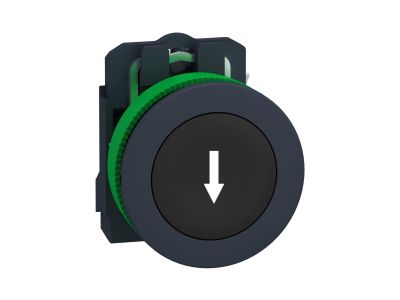

Płaski nakładek przycisk WH MARK ARROW 1NO (symbol XB5FA3351) to element sterowniczy z serii Harmony XB5, przeznaczony do montażu w panelach o średnicy 30,5 mm. Charakteryzuje się białym oznaczeniem „strzałka w dół” na czarnej główce, zapewniając czytelną identyfikację funkcji. Konstrukcja płaskiego nakładki ułatwia czyszczenie i minimalizuje ryzyko zanieczyszczeń, co jest istotne w środowiskach wymagających higieny. Styk 1NO wolno działający z zaciskiem śrubowym gwarantuje pewne połączenie elektryczne.

• Styk 1NO wolno działający: Zapewnia niezawodne połączenie elektryczne z opóźnieniem sygnału, co zwiększa bezpieczeństwo w układach sterowania.
• Średnica montażowa 30,5 mm: Zgodna z normami przemysłowymi, umożliwia uniwersalne zastosowanie w wielu typach obudów i pulpitu sterowniczych.
• Kolor biały z oznaczeniem „strzałka w dół”: Wyraźna identyfikacja funkcji sterowniczej, szczególnie przydatna w instalacjach z wieloma przyciskami.
• Czarna główka z płaskim mechanizmem pchającym: Ulepszona ergonomia i estetyka, odporna na zabrudzenia i łatwa w czyszczeniu.
• Właściwości antybakteryjne: Zmniejsza ryzyko rozwoju bakterii i grzybów, co jest kluczowe w branży spożywczej, medycznej i farmaceutycznej.

Zgodność z Normami

Przycisk spełnia wymogi norm europejskich EN/IEC oraz posiada oznaczenia CE, UL, CSA i JIS. Posiada certyfikaty morskie, co potwierdza jego przydatność w trudnych warunkach środowiskowych. Stopień ochrony IP66, IP67, IP69 i IP69K, a także klasy typ 13 i 4X, IK03 gwarantują odporność na pył, wodę, wstrząsy i korozję.

Zastosowanie

Płaski nakładkowy przycisk WH MARK ARROW 1NO przeznaczony jest do sterowania i sygnalizacji w instalacjach przemysłowych, maszynach oraz systemach automatyki.

• Panele sterownicze w maszynach przemysłowych – do sygnalizacji kierunku obrotu, zatrzymania lub potwierdzenia akcji.
• Urządzenia medyczne i laboratoryjne – tam, gdzie wymagana jest higiena i czytelność oznaczeń.
• Instalacje w branży spożywczej i farmaceutycznej – ze względu na właściwości antybakteryjne materiału.
• Systemy alarmowe i kontroli dostępu – do jednoznacznego sygnalizowania stanów awaryjnych lub blokad.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie w instalacji. Przycisk montować w otworze o średnicy 30,5 mm, zabezpieczając nakrętką mocującą. Zaciski śrubowe należy dokręcić zgodnie z zalecanym momentem siłowym (sprawdź w dokumentacji technicznej). Po montażu zaleca się przeprowadzenie testu funkcjonalnego w celu potwierdzenia prawidłowego działania styku. Do indywidualnego znakowania dostępne są narzędzia na stronie internetowej.

FAQ

• Czy przycisk posiada samoczynny powrót? Tak, mechanizm napędowy wyposażony jest w samoczynny powrót do pozycji wyjściowej po zwolnieniu nacisku.
• Jakie jest maksymalne obciążenie styku 1NO? Parametr nie został określony w danych produktu – sprawdź kartę katalogową w celu uzyskania dokładnych informacji.
• Czy przycisk nadaje się do pracy w warunkach zewnętrznych? Tak, dzięki stopniowi ochrony IP66/IP67/IP69/IP69K i klasom typ 13/4X, nadaje się do pracy w trudnych warunkach środowiskowych, w tym na zewnątrz.
