PŁASKI CZERW NAKŁPODŚW PRZYCISK LED 230 | XB5FW34M5 Schneider Electric

Opis i Kluczowe Cechy

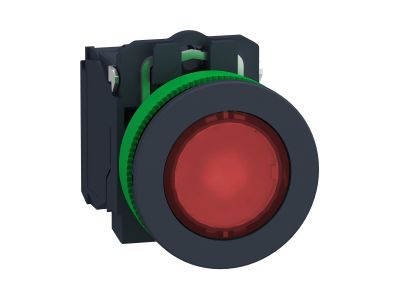

Płaski podświetlany przycisk LED XB5FW34M5 (symbol XB5FW34M5) to zaawansowany element sterujący z serii Harmony, zaprojektowany do montażu w płaskich panelach. Zasilany napięciem 230–240V AC, wyposażony w zintegrowaną diodę LED (czerwona) jako źródło światła. Mechanizm styku 1NO + 1NC z wolnym działaniem i samoczynnym powrotem gwarantuje niezawodne działanie w układach sterowania. Wysoki stopień ochrony IP66/IP67/IP69 oraz odporność IK03 zapewniają doskonałą ochronę przed wnikaniem pyłu, wody, ciał stałych i wstrząsów.

• Podświetlenie LED (czerwone): Ułatwia identyfikację przycisku w ciemnych pomieszczeniach i zwiększa czytelność etykiet.
• Styki 1NO + 1NC z wolnym działaniem: Możliwość zastosowania w układach sygnalizacji, zatrzymania awaryjnego i standardowych obwodów sterowania.
• Samoczynny powrót mechanizmu: Zapewnia automatyczne powrócenie do położenia spoczynkowego po zwolnieniu nacisku – bezpieczeństwo i powtarzalność działania.
• Stopień ochrony IP66/IP67/IP69 + IK03: Odporność na zalanie wodą pod wysokim ciśnieniem, pył i wstrząsy mechaniczne – odpowiedni do stosowania w trudnych warunkach przemysłowych.
• Montaż płaski z maskownicą plastikową: Estetyczne i funkcjonalne rozwiązanie, ułatwiające czyszczenie i konserwację panelu operatorskiego.

Zgodność z Normami

Przycisk spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz odporności środowiskowej. Posiada oznaczenia CE, UL i CSA. Zgodny z normami IEC 60947-5-1, EN 60947-1 i EN 60529.

Zastosowanie

Płaski podświetlany przycisk XB5FW34M5 znajduje szerokie zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, systemach automatyki oraz panelach operatorskich.

• Sterowanie urządzeniami w liniach produkcyjnych – zatrzymanie awaryjne, uruchamianie procesów.
• Systemy sygnalizacji świetlnej i wizualizacji stanu pracy maszyny.
• Panele sterowania w maszynach pakujących, obrabiarkach CNC i przenośnikach taśmowych.
• Zastosowania wymagające wysokiej odporności na środowisko – hale produkcyjne, zakłady chemiczne, instalacje na zewnątrz.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania. Panel montażowy powinien posiadać otwór o średnicy 30,5 mm. Po włożeniu przycisku do otworu należy zamocować go za pomocą kołnierza plastikowego (nie dokręcać nadmiernie, aby nie uszkodzić maskownicy). Zaciski śrubowe należy podłączyć zgodnie z dokumentacją, zwracając uwagę na prawidłowe przyporządkowanie styków 1NO i 1NC. Po montażu należy przeprowadzić test działania przycisku i podświetlenia.

FAQ

• Czy przycisk można stosować na zewnątrz? Tak, dzięki stopniowi ochrony IP69 i odporności na zalanie wodą – nadaje się do zastosowań zewnętrznych, np. w instalacjach przemysłowych narażonych na wilgoć.
• Jaki jest typ źródła światła? Posiada zintegrowaną diodę LED w kolorze czerwonym, zapewniającą długą żywotność i niskie zużycie energii.
• Czy przycisk posiada właściwości antybakteryjne? Tak, maskownica i elementy zewnętrzne zostały wykonane z materiałów o właściwościach antybakteryjnych, co jest szczególnie istotne w miejscach wymagających wysokiej higieny.
