PŁASKI CZERW NAKŁPODŚW PRZYCISK LED 120 | XB5FW34G5 Schneider Electric

Opis i Kluczowe Cechy

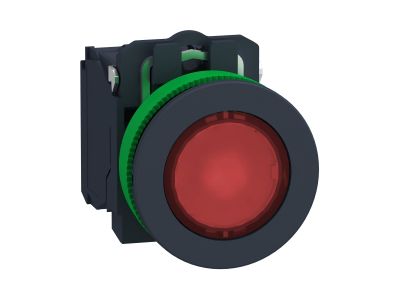

Płaski przycisk LED 120V (symbol XB5FW34G5) o średnicy montażowej 30,5 mm to podświetlany element zintegrowanej serii przemysłowej. Wyposażony w gładką soczewkę z diodą LED w kolorze czerwonym, zapewnia widoczność sygnału w każdych warunkach oświetleniowych. Przycisk charakteryzuje się samoczynnym powrotem mechanizmu, co gwarantuje pewne działanie w układach sterowania. Przeznaczony do montażu płaskiego z obudową z tworzywa sztucznego.

• Zintegrowana dioda LED 120V AC: Zapewnia jasne, czerwone podświetlenie sygnału – idealne do identyfikacji stanu pracy maszyny lub procesu technologicznego.
• Styki 1NO + 1NC wolno działające: Umożliwiają budowę różnorodnych układów sterowania – sygnał rozłączania i załączania w jednym elemencie.
• Średnica montażowa 30,5 mm: Kompatybilność z typowymi otworami montażowymi w panelach sterowniczych i maszynach przemysłowych.
• Samoczynny powrót mechanizmu: Automatyczne przywracanie stanu spoczynkowego po zwolnieniu nacisku – eliminuje konieczność ręcznego resetowania.
• Masa 52 g, wysokość 42 mm, szerokość 36,6 mm: Lekka konstrukcja ułatwia montaż w miejscach o ograniczonej przestrzeni.

Zgodność z Normami

Płaski przycisk LED spełnia wymagania norm przemysłowych dotyczących aparatury sterowniczej. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające odporność na wnikanie pyłu, wody i wstrząsów zgodnie z normami IP i IK.

Zastosowanie

Płaski przycisk LED 120V znajduje szerokie zastosowanie w maszynach przemysłowych, szafach sterowniczych oraz panelach operatorskich, gdzie wymagana jest widoczna sygnalizacja stanu pracy.

• Sygnałizacja awarii lub stanu pracy maszyn i urządzeń w halach produkcyjnych.
• Panelach operatorskich maszyn CNC, robotów przemysłowych i linii produkcyjnych.
• Stacjach sterowania i pulpitych operatorskich – identyfikacja aktywnych obwodów.
• Zastosowaniach wymagających higieny i łatwej dezynfekcji powierzchni (właściwości antybakteryjne).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przycisk montować w otworze o średnicy 30,5 mm, dociskając maskownicę plastikowym kołnierzem mocującym – unikać nadmiernego zaciskania. Zaciski śrubowe przewodów należy dokręcić zgodnie z momentem montażowym określonym w dokumentacji technicznej. Po montażu sprawdzić poprawność działania styków i podświetlenia.

FAQ

• Czy przycisk posiada właściwości antybakteryjne? Tak, konstrukcja przycisku została zaprojektowana z uwzględnieniem właściwości antybakteryjnych, co ułatwia utrzymanie higieny w miejscach wymagających czystości.
• Jaki jest zakres napięcia zasilającego diodę LED? Znamionowe napięcie zasilania diody LED wynosi 110–120 V AC – dostosowane do standardów zasilania przemysłowego.
• Czy przycisk jest odporny na działanie wody i pyłu? Tak, posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co zapewnia skuteczną ochronę przed wnikaniem ciał stałych, pyłu i wilgoci.
