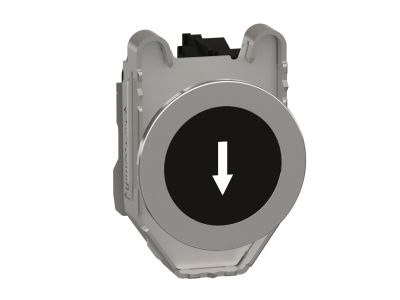

PŁASKI CZARNY CAP PRZYCISK ARROW 1NO Z.Ś | XB4FA3351 Schneider Electric

Opis i Kluczowe Cechy

Płaski czarny przycisk Arrow 1NO z.ś (symbol 22.41, indeks XB4FA3351) to modułowy element sterowniczy zaprojektowany do montażu w osłonach rozdzielnic, pulpita sterowniczych lub szaf maszynowych. Wyposażony w podświetlaną klapkę z symbolem strzałki, zapewnia jasną identyfikację funkcji sterowania. Ergonomiczny kształt ułatwia obsługę nawet w rękawicach roboczych.

• Płaski design czarny: Estetyczny wygląd, niskoprofilowa konstrukcja, doskonała do nowoczesnych instalacji sterowniczych.
• Podświetlana klapka z symbolem Arrow (strzałka): Szybka identyfikacja stanu aktywacji lub kierunku działania – widoczna nawet w słabym oświetleniu.
• Styk 1NO (normalnie otwarty): Uniwersalne zastosowanie do sygnalizacji, uruchamiania procesów lub sterowania obwodami.
• Zaciski śrubowe (z.ś): Solidne połączenie elektryczne, kompatybilne z przewodami o przekroju do 2,5 mm² – trwałość i niezawodność.
• Modułowa konstrukcja 22 mm: Pasuje do standardowych otworów i ram montażowych w aparaturze modułowej.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących aparatury sterowniczej i sygnalizacyjnej. Oznaczenie CE potwierdza zgodność z dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Płaski czarny przycisk Arrow 1NO z.ś XB4FA3351 znajduje zastosowanie w systemach sterowania maszynach, urządzeniach przemysłowych oraz instalacjach automatyki budynkowej.

• Sterowanie procesami technologicznymi w maszynach produkcyjnych – sygnalizacja start/stop.
• Systemy alarmowe i awaryjne – natychmiastowa identyfikacja przycisku dzięki podświetlanej klapce.
• Pulpity sterownicze w szafach rozdzielczych – ergonomiczny dostęp do kluczowych funkcji.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub wentylacją.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające obwód sterowniczy. Przycisk należy zamontować w wycięciu o średnicy 22,5 mm w osłonie lub ramie modułowej, a następnie dokręcić wkręty mocujące. Zaciski śrubowe należy podłączyć zgodnie z oznaczeniami na schemacie połączeń – zwracając uwagę na prawidłową polaryzację podświetlenia (jeśli występuje). Po montażu zaleca się przetestowanie działania przycisku i jego podświetlenia.

FAQ

• Jaki jest maksymalny przekrój przewodu podłączanego do zacisków śrubowych? Zaciski śrubowe obsługują przewody o przekroju do 2,5 mm² – zapewnia to odpowiednią wytrzymałość mechaniczną i elektryczną połączenia.
• Czy przycisk posiada podświetlenie stałe czy impulsowe? Podświetlana klapka działa w trybie stałym – świeci się, gdy przycisk jest aktywny lub gdy podłączone jest zasilanie podświetlenia.
• Czy można stosować ten przycisk w warunkach zewnętrznych? Stopień ochrony nie został określony w danych produktu. Zaleca się stosowanie wyłącznie w suchych, wewnętrznych środowiskach chronionych przed wilgocią i pyłem.
