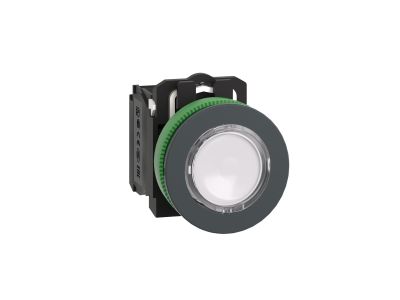

PŁASKI BIAŁY NAKŁPRZYCISK LED 24 1NO1NC | XB5FW31B5 Schneider Electric

Opis i Kluczowe Cechy

Płaski biały nakłprzycisk LED 24V 1NO1NC (symbol XB5FW31B5) to podświetlana, modułowa jednostka sterownicza z serii XB5, przeznaczona do montażu w panelach o średnicy otworu 30,5 mm. Wyposażony w zintegrowaną diodę LED w kolorze białym, zapewnia widoczne sygnalizowanie stanu pracy. Mechanizm styku 1NO1NC z wolnym działaniem i zaciskami śrubowymi ułatwia integrację z układami sterowania. Wysoki stopień ochrony IP66/IP67/IP69 oraz odporność na wstrząsy IK03 gwarantują niezawodność w trudnych warunkach przemysłowych.

• Podświetlenie LED 24V AC/DC: Jasne, jednolite światło sygnalizujące stan pracy urządzenia – redukuje ryzyko błędów operacyjnych w instalacjach sterowniczych.
• Styki 1NO1NC wolno działające: Zapewniają pewne połączenie w układach sterowania i sygnalizacji, kompatybilne z szerokim zakresem napięć zasilających.
• Średnica montażowa 30,5 mm: Uniwersalny wymiar pasujący do standardowych otworów w panelach maszyn i szafach sterowniczych.
• Stopień ochrony IP66/IP67/IP69: Ochrona przed pyłem, silnym strumieniem wody i intensywnym myciem parowym – idealny do zastosowań w przemyśle spożywczym, chemicznym i maszynowym.
• Konstrukcja płaska z białą maskownicą: Umożliwia estetyczny montaż w liniach produkcyjnych i szafach sterowniczych, zachowując ergonomię obsługi.

Zgodność z Normami

Płaski biały nakłprzycisk LED 24V 1NO1NC spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz ochrony środowiska. Posiada certyfikaty CE i UL. Zaprojektowany zgodnie z normami IEC 60947-5-1, IEC 60529 i ISO 13849-1.

Zastosowanie

Płaski biały nakłprzycisk LED 24V 1NO1NC znajduje zastosowanie w układach sterowania maszyn, szafach rozdzielczych i panelach operatorskich, gdzie wymagana jest sygnalizacja stanu oraz prostota obsługi.

• Maszyny przemysłowe – sygnalizacja startu/stopu, awarii lub trybu pracy.
• Szafy sterownicze – integracja z systemami automatyki PLC i HMI.
• Urządzenia medyczne i laboratoryjne – sterowanie procesami z wyraźną wizualizacją stanu.
• Linie produkcyjne – szybka identyfikacja punktów sterowania w głośnym środowisku.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Nakłprzycisk należy zamontować w otworze o średnicy 30,5 mm, dociskając kołnierz mocujący od strony panelu. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Przed uruchomieniem sprawdzić poprawność połączeń i zabezpieczyć przed przypadkowym odłączeniem. W przypadku stosowania w środowiskach o podwyższonej wilgotności, zaleca się dodatkowe uszczelnienie połączenia.

FAQ

• Czy przycisk posiada możliwość personalizacji etykiet? Tak, dostępna jest opcja znakowania niestandardowego za pomocą dedykowanego narzędzia do personalizacji, co ułatwia indywidualne oznakowanie punktów sterowania.
• Jaki jest zakres napięcia zasilającego? Przycisk zasilany jest napięciem 24V AC/DC, co zapewnia kompatybilność z większością systemów sterowania przemysłowego.
• Czy przycisk jest wyposażony w mechanizm powrotu samoczynnego? Tak, wyposażony jest w mechanizm z samoczynnym powrotem do pozycji neutralnej po zwolnieniu nacisku, co zapobiega blokowaniu się w stanie aktywnym.
